摄影镜头光学设计入门课：从像差、经典镜组到计算光学

这篇文章所有内容（包括文字和配图）均由AI生成或搜集，只有这段话是我自己写的。我并没有系统性学习过光学和摄影领域知识，因此也难以审核其内容准确性。本文只是我最近想入门摄影搜集到的资料重组，就当看个乐呵，也欢迎专业人士指正。

如果仅停留在摄影器材评测的层面，人们很容易将镜头设计误认为是几个标签的排列组合：大光圈、ED 镜片、非球面、高 MTF、高解析力、柔美散景或电影级呼吸抑制。可一旦真正深入光学设计的世界，你会发现镜头从来不是单一指标的胜利，而是一场对误差预算的精妙重新分配。

一支镜头的核心使命十分纯粹：将物方空间中的点，尽可能准确地映射到传感器上的点。然而，现实世界并不允许完美的点对点成像。光线存在入射角，玻璃具有色散，表面带有曲率，光阑会截断光束；传感器也不是单纯被动接收光的胶片，而是一套集成了微透镜、滤色阵列、读出噪声和 ISP 的数字系统。于是，“镜头设计”演变成了一个极其复杂的综合优化问题：在有限的体积、重量、材料、加工精度和成本约束下，竭力让足够多的光线，以足够正确的方式，抵达足够准确的位置。

本文将两份深度研究报告融合成一篇通俗易懂的入门课：首先建立几何光学与像差的基础语言，接着探讨经典镜组的结构成因，随后解析现代材料、非球面、浮动对焦、短法兰距、MTF 与计算光学的作用，最后通过历史与现代经典镜头的真实案例，将所有知识串联起来。

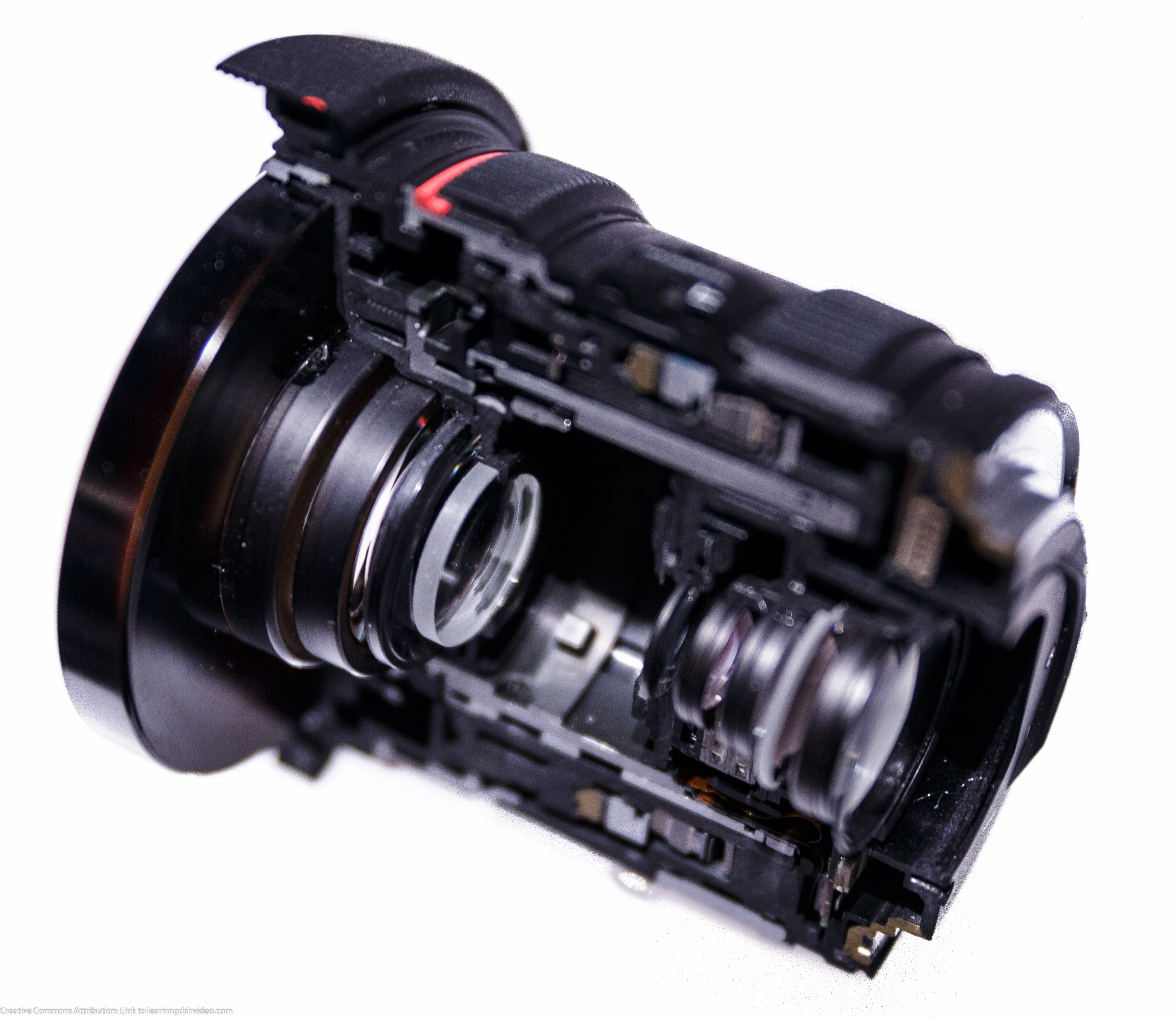

图 1：真实镜头剖面比任何抽象示意都更能说明一件事：摄影镜头不是“几片玻璃”，而是玻璃、空气间隔、光阑、机械支撑和公差共同组成的光机系统。图源：Wikimedia Commons, Canon L Series Lens Cutaway View，Dave Dugdale，CC BY-SA 2.0。

先别背术语：把镜头想象成一套“光线交通调度系统”

在入门镜头设计时，最容易让人卡住的往往不是复杂的数学，而是脑海中缺乏直观的画面。当你面对光阑、入瞳、主光线、Petzval sum、MTF、像方远心度等一堆看似孤立的术语时，很容易感到困惑。与其死记硬背，不如先将镜头视为一套光线交通调度系统。

物体上的每一个点，都会向四面八方发散出一束光。镜头的任务，便是从这束光中筛选出一部分，引导它们穿过玻璃和光阑，最终在传感器上重新汇聚成一个尽可能小且稳定的光斑。理想状态下，一个物点对应一个像点；但在现实中，一个物点对应的是一团小光斑，这团光斑被称为点扩散函数（PSF）。镜头设计越优秀，这团光斑就越小、越圆，且越不会随着画面位置的变化而扭曲。

因此，你可以先在脑海中锚定三个核心平面。

物方平面：真实世界在哪里、物距有多远、视场有多宽。拍摄星空、人像或显微样品，本质上是面对完全不同的物方条件。

光阑平面：允许多少光线通过、哪些边缘光线需要被截断。光圈的作用远不止控制曝光，它还决定了景深、衍射、口径蚀、焦外光斑的形状以及像差的强弱。

像方平面：传感器在哪里、像圈有多大、边缘光线以怎样的角度投射到像素上。在胶片时代，光线只要落在胶片上即可；而在数字时代，还必须综合考量微透镜、滤色阵列、保护玻璃以及机内校正算法。

所有经典镜组的设计，本质上都是在重新协调这三件事：规划光线的路径、决定在哪里拦截多余光线、以及让光线最终以何种姿态撞击传感器。后续在了解 Cooke Triplet、Tessar、Double Gauss、Retrofocus 时，不要急于去数镜片的数量，而是先问自己：它将正负光焦度布置在了哪里？光阑设在何处？它试图移动哪个主平面？它最想压制哪一类像差？

一句话总览：镜头设计到底在设计什么？

镜头设计绝不是单纯的“堆玻璃”，而是在同时推进四项工程。

第一，确定一阶成像关系：涵盖焦距、视场角、放大率、主平面、后焦距、入瞳位置及像圈大小。这决定了镜头能否在目标机身和画幅上成功成像。

第二，控制像差：包括球差、彗差、像散、场曲、畸变，以及纵向色差和横向色差。这决定了图像是否清晰、边缘是否崩坏、星点是否拖尾、直线是否弯曲、颜色是否错位。

第三，分配工程自由度：涉及玻璃材料、曲率、厚度、空气间隔、光阑位置、胶合组、非球面、浮动组、镀膜、马达、防抖机构及机械公差。这决定了理论设计能否转化为可量产的商业产品。

第四，规划软硬件协同：决定哪些误差交由后端的算法处理，如畸变校正、暗角补偿、色差校正、衍射补偿、去卷积、HDR、多帧融合及学习型重建。现代镜头已不再是孤立的硬件，而是“镜头-传感器-算法”整条成像链中的一环。

所以，在评价一支镜头时，不要仅仅追问“它锐不锐”。更有价值的问题是：

• 它选择了何种光学骨架？
• 它优先压制了哪些像差？
• 它将哪些问题留给了材料、机械或软件去解决？
• 它为了体积、重量、价格和对焦体验，做出了哪些牺牲？

1. 从近轴理想到真实光线：像差从何而来

理想的成像模型通常建立在近轴光学的基础之上：假设所有光线都紧贴光轴、入射角极小，从而可以将正弦函数近似为角度本身：

这一近似使得薄透镜公式、焦距、主平面和放大率等概念变得易于计算和处理。然而，现代摄影镜头却常常打破这一前提：大光圈导致边缘光线的角度变大，广角设计让离轴光线的角度变大，而高像素传感器则无情地放大了哪怕最微小的误差。

当入射角不再微小，我们就必须保留泰勒展开式中的高阶项：

这些被近轴理论忽略的高阶项，正是三阶像差理论的入口。换言之，像差并非“镜片没磨好”才产生的制造瑕疵，而是简单的近轴模型无法完全描述真实折射过程的自然结果。制造误差固然会使像差恶化，但即便加工工艺完美无瑕，球面玻璃、大角度光线和宽广视场本身，就足以催生各种偏差。

薄透镜公式足够简明，但它只勾勒“骨架”

入门学习通常从薄透镜公式起步：

其中 $f$ 为焦距，$u$ 为物距，$v$ 为像距。这个公式传递了一个基本规律：当物体距离镜头很远时，像距会无限趋近于焦距；当物体靠近时，像距会拉长。因此，镜头在对焦时，需要改变镜片组与传感器之间的相对位置。

放大率可以表示为：

负号代表图像上下左右反转。在常规摄影中，物距远大于像距，放大率很小；但在微距摄影中，物距大幅拉近，放大率随之上升，近摄像差的控制也变得更加棘手。这正是许多微距镜头和高端广角镜头采用“浮动对焦”的原因：它们并非简单地将整组镜片向前推，而是在不同物距下，动态调整内部镜组的间距。

然而，薄透镜公式只能帮你解决“一阶成像”问题：能否成像、焦距大概是多少、像落在哪儿。它无法告诉你边缘画质是否清晰，蓝光和红光是否能汇聚于同一点，更无法预判焦外是否柔美。真实的镜头由厚透镜和多组透镜构成，主平面可能落在镜片内部，也可能游离于镜片之外。远摄结构与反望远结构的诸多差异，本质上就是在玩“移动主平面”的游戏。

初学者可以先理清这三个概念的差异：

反望远广角结构之所以伟大，是因为它让短焦距镜头也能拥有较长的后焦距；远摄镜头之所以能缩短镜筒，是因为它让有效焦距长于镜头的物理长度。它们看似是截然不同的镜头类型，其实核心手段如出一辙：操控主平面的位置。

光圈、入瞳与“为什么光圈大一档，价格贵很多”

摄影中最常见、也最容易被误解的公式是 f-number（光圈数）：

其中 $N$ 是光圈数，$f$ 是焦距，$D$ 是入瞳直径。需要特别注意的是，这里的 $D$ 不是滤镜口径，也不是前镜片的物理直径，而是从物方看进去的光学有效孔径。

以 50 mm 镜头为例：

从 f/1.8 升级到 f/1.4，虽然光圈数值看起来只大了一点，但入瞳面积却增加了约 65%。这还没算上为了应对边缘照度下降、口径蚀、机械遮挡、自动对焦马达负载、遮光罩尺寸以及更严苛的公差控制所付出的代价。所以，“大光圈镜头更贵更重”绝非厂商任性溢价，而是几何面积、像差控制难度与制造门槛全面飙升的必然结果。

更棘手的是，大光圈带来的不仅仅是“进光量变大”，它会同时改变四个维度的表现：

第一，边缘光线显著增多。边缘光线最容易暴露球差、彗差和像散。因此，一支镜头在 f/4 时表现锐利，并不代表它在全开光圈时也能轻易做好。

第二，景深变得极浅。焦点前后哪怕极其微小的偏差都会变得无处遁形。自动对焦的误差、焦点偏移、场曲，甚至拍摄者轻微的呼吸晃动，都会被放大。

第三，焦外表现变得至关重要。大光圈让背景虚化更强烈，但“虚化强烈”绝不等同于“焦外优美”。焦外光斑的边缘是否生硬、是否存在洋葱圈现象、边缘光斑是否因口径蚀变成猫眼状，都会深刻影响画面的整体观感。

第四，机械负担骤增。更庞大的前组和对焦镜组意味着对马达推力的要求更高；若还要兼顾视频拍摄中对焦的安静、迅速且无呼吸效应，就必须将光学设计与电控系统进行深度联合优化。

此外，我们还需正视衍射的物理限制。缩小光圈确实能遮挡住边缘的“坏光线”，从而降低几何像差，但光圈过小又会使衍射现象变得显著。Airy 斑（艾里斑）直径的近似计算公式为：

假设波长 $\lambda=0.55\ \mu m$（绿光），在 f/1.4 时 $d\approx1.9\ \mu m$，而在 f/8 时 $d\approx10.7\ \mu m$。这并不意味着 f/8 的画质一定不如 f/1.4，因为全开时几何像差通常更具破坏力；它只是说明，“收缩光圈”并不是免费提升画质的万能药，而是在“降低几何像差”与“增加衍射影响”之间寻找新的平衡点。

在现实拍摄中，我们常遇到这样的经验法则：许多镜头全开时像差明显，收缩一两档光圈后画质变得极其锐利；但如果继续收缩到 f/11 或 f/16，在高像素机身上画质反而开始发软。背后的原因毫无神秘可言，恰恰是因为几何像差下降的曲线与衍射上升的曲线在此处产生了交叉。

图 2：F 数的几何定义。这里的直径要按“从物方看进去的有效孔径”理解，而不是简单等同于滤镜口径。图源：Wikimedia Commons, Focal ratio，Vargklo，Public domain。

图 3：光圈级数的直观比较。每小一档，通光面积约减半；每大一档，面积约翻倍。图源：Wikimedia Commons, Aperture diagram，Cbuckley / Dicklyon，CC BY-SA 3.0。

2. 像差：镜头真正的“宿敌”

Seidel（赛德尔）像差理论将单色几何像差系统地归纳为五类：球差、彗差、像散、场曲和畸变。若再加上由材料色散引起的纵向色差和横向色差，摄影镜头面临的主要挑战便有了可供探讨的标准语言。

从波动光学的视角来看，镜头并不是将一个点完美还原为一个点，而是将其转换为一个点扩散函数（PSF）。像差越严重，PSF 就越扩散、越不对称、越容易随着视场的变化而畸变。MTF 曲线、焦外质感、星芒形态、眩光控制以及边缘锐度，本质上都与“这个点被摊成了什么形状”息息相关。

如果上表依然显得有些抽象，不妨将每一种像差对应到具体的照片问题中：

球差最容易在大光圈镜头的中心画质中显现。在理想情况下，穿过镜片中心和边缘的轴上光线应当交汇于同一点；但当球差存在时，边缘光线与近轴光线的焦点会沿着光轴错开。这就导致无论你怎么对焦，焦点始终带有一种朦胧的“柔焦感”。缩小光圈能遮挡住一部分边缘光线，因此球差通常会随着收光圈而得到显著改善。非球面镜片之所以无可替代，最直接的原因便是它能强行让这些边缘光线“乖乖听话”。

彗差是星空摄影的致命伤。画面的中心星点或许十分圆润，但越靠近边角，星点越容易变成小三角形、小鸟翅膀或拖出长长的尾巴，这通常是因为离轴光束的对称性遭到了破坏。彗差不仅会让边缘显得“不锐”，更会把点光源拉扯成带有方向性的形状，在拍摄夜景灯光、星空或舞台聚光灯时极度影响观感。

像散可以通俗地理解为，镜头在两个相互垂直的方向上“无法同时合焦”。对于同一个边缘点，镜头在弧矢方向和子午方向上的最佳焦点并不重合。结果就是，某些方向的线条清晰，而另一方向的线条却十分模糊；焦外也可能呈现出令人眩晕的拉扯感。当 MTF 图中的 sagittal（弧矢）和 meridional（子午）曲线分离严重时，通常就是在暗示这类问题。

场曲并不仅仅是画面边缘“解析力低”那么简单，而是镜头的最佳焦面变弯了。当你拍摄一面平坦的墙壁时，如果中心对焦清晰而边角模糊，但当你重新对准边角对焦时，边角变清晰了中心又跑焦了，这就很可能是场曲在作祟。普通人像拍摄有时能容忍场曲，因为主体通常不在边缘且背景本就需要虚化；但在建筑、翻拍、星空和风光摄影中，平坦的像场是刚需。

畸变相对特殊，它不一定会让图像变得模糊，而是扭曲了画面的几何关系。桶形畸变让直线向外膨胀，枕形畸变让直线向内收缩。现代镜头越来越倾向于将一部分畸变交由软件去校正，因为几何扭正的算力成本较低；但这并非毫无代价，校正过程会拉伸和裁切边缘，极端情况下会损失边缘的纹理细节。

**纵向色差（轴向色差）**常出没于大光圈下的高反差边缘：焦前偏紫、焦后偏绿，或者在金属反光的边缘出现彩色光晕。它发生在光轴方向上，因此无法单纯通过平移 RGB 通道来完美消除。**横向色差（倍率色差）**则更多出现在画面的边缘，表现为不同颜色在侧向位置上发生错位，这类色差通过软件校正相对容易。

学习像差理论的核心不在于背诵名词，而是建立“将照片瑕疵反推回设计痛点”的能力。看到“星点拖尾”，你要能联想到彗差和像散；看到“拍平面时边缘死活对不上焦”，你要意识到这是场曲；全开光圈时“焦点笼罩着一层柔雾”，这是球差和轴向色差的标志；而“直线变弯但细节依然锐利”，则说明存在畸变且镜头依赖软件校正。

图 4：球差的核心是同一颜色、同一轴上物点，不同高度的光线不能汇到同一点。图源：Wikimedia Commons, Spherical aberration，Pko，Public domain。

图 5：普通正常色散下，蓝光折射更强，焦点更近；红光折射较弱，焦点更远。图源：Wikimedia Commons, Chromatic aberration lens diagram，Bob Mellish / DrBob，CC BY-SA 3.0。

色差与二级光谱：为什么长焦镜头极度依赖特殊玻璃？

常规的消色差镜组通常致力于让两条波长线（例如红光和蓝光）尽量汇聚到同一个焦平面上。但可见光并非只有两条线，红蓝之间的其他波长依然会残留对焦误差，这种残余的色差就被称为二级光谱。

材料的色散特性通常用阿贝数（Abbe number）和部分色散（Partial dispersion）来描述。相对部分色散可以表达为：

其中 $n_x$ 和 $n_y$ 是特定波长下的折射率，$n_F$ 和 $n_C$ 通常代表蓝色和红色标准谱线的折射率。大多数普通玻璃的部分色散与阿贝数大致遵循一条正常的线性关系；而 ED、UD、Super ED、萤石等特殊材料的昂贵与价值，正是在于它们偏离了这条正常的直线，从而赋予了光学设计师极为宝贵的“额外颜色校正自由度”。

这也解释了为什么长焦镜头对低色散材料的需求如此饥渴。焦距越长，轴向色差被放大的程度就越严重；当普通玻璃组合无能为力时，设计师只能祭出异常部分色散材料、萤石、衍射元件，或者依靠更加臃肿的多组设计来弥补。

对于入门者，这里有一个非常形象的比喻：普通的消色差设计就像是让红光和蓝光“成功握手”，但绿光、紫光、深红光可能还站在不同的位置。而复消色差（Apochromat, APO）设计则是要在更多波长上同时发力，把所有颜色按在同一个点上。长焦镜头上的紫边之所以惹人厌烦，是因为长焦距放大了颜色焦点的物理分离；而高像素传感器则让这种分离变得肉眼可见。

这也正是为什么各家厂商会给低色散材料起五花八门的名字。ED、UD、Super UD、萤石、SR、BR、PF、DO 绝非只是贴在镜筒上的“等级标签”，它们是在不同的波段、不同的物理结构以及不同的体积约束下，为了解决颜色会聚问题而研发的各异武器。例如，衍射元件（如 DO/PF）的色散方向与传统折射元件完全相反，巧妙利用这一点可以有效抵消色差并大幅缩短长焦镜头的体积；但与此同时，衍射元件也会带来杂散光、环形眩光等新的成像风格问题。

3. 经典镜组：不是固定配方，而是设计先验

当我们谈论 Cooke Triplet（库克三片式）、Tessar（天塞）、Double Gauss（双高斯）、Sonnar（松纳）、Telephoto（远摄）或 Retrofocus（反望远）时，不应将它们视为刻板的“镜片配方”。它们更像是一组宝贵的“设计先验”：提前告诉你光焦度应该如何大致分配、光阑适合放在什么位置、主平面和后焦距将如何移动、哪些像差天然容易被抵消，以及为了这种结构必然要付出哪些代价。

现代商业镜头会在这些经典骨架的基础上不断演化：分裂镜片、加入胶合组、替换高折射率玻璃、引入非球面、堆砌 ED/萤石材料、设计复杂的对焦组运动轨迹，甚至故意保留某些残余球差来塑造特定的焦外质感。骨架只是优化的起点，而非终点。

在阅读经典结构图时，建议抛开“数镜片”的习惯，带着以下五个问题去审视：

第一，正透镜和负透镜是如何排列的？正透镜负责汇聚光线，负透镜则常用于校正场曲、移动主平面或延长后焦距。正负透镜的位置组合，奠定了这支镜头的性格底色。

第二，光阑设在哪里？光阑位置靠前、靠后还是居中，会直接影响彗差、畸变、口径蚀以及入出瞳的位置。许多对称结构之所以表现优异，正是依赖光阑前后近似镜像的镜组来互相抵消奇数阶像差。

第三，胶合组在哪里？胶合组能有效减少空气-玻璃界面，提升透光率和对比度，同时也利用不同材料的折射率差异来处理色差和场曲。但胶合组并非万能的“消色差补丁”，其效果取决于它在系统中的光线高度和材料搭配。

第四，主平面被推向了哪里？在研究远摄和反望远结构时，最值得关注的不是镜片的形状，而是主平面和后焦距被移动到了何处。

第五，这个结构服务于何种拍摄目标？人像摄影、标准挂机、单反超广角、职业体育长焦还是机器视觉？目标应用不同，所谓“好镜头”的定义便截然不同。

3.1 Petzval：高速人像镜头的数学先驱

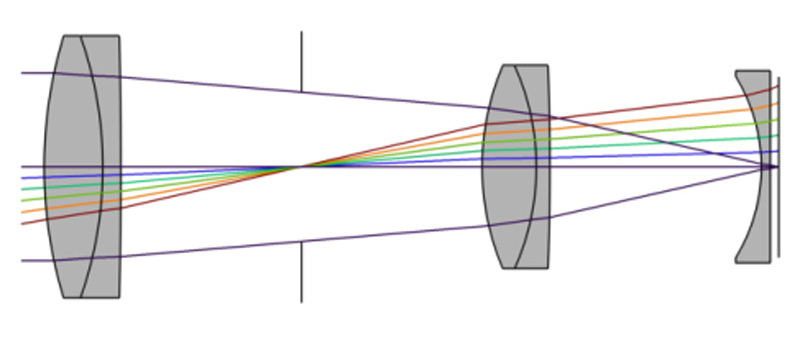

图 6：Petzval lens 的简化光路结构图。前后两组镜片和中间光阑共同服务高速中心人像，而不是现代平场镜头的全画面均衡；边缘场曲和旋焦感也由此成为它的典型味道。图源：Filmmakers Academy, What Does a Petzval Lens Do?。

Petzval 人像镜头通常被视作摄影镜头从经验摸索走向数学计算的重要里程碑。它的设计目标极其明确：在早期感光材料极度不敏感的年代，必须用更大的相对孔径来缩短曝光时间，从而让人像摄影真正具备商业可用性。

Petzval 的成功源于两点。首先，它利用多组透镜，将单片镜头无法兼顾的光焦度汇聚和像差校正任务拆分开来处理。其次，它做出了果断的取舍：优先保障中心像质和极致的通光量，彻底放弃今天意义上的“全画面像场平坦”。这种取舍也留下了极为鲜明的烙印：边缘场曲严重、像差明显，画面边缘会产生强烈的旋转感和复古韵味。

这类历史镜头给现代人的启示是：镜头设计从来不是“消灭一切缺陷”，而是首先定义用途。Petzval 为人像而生，因此中心锐度、通光效率和焦外氛围拥有最高优先级；边缘平坦度根本不在它的考核指标内。

如果你用 Petzval 作为入门案例，你会立刻领悟“目标函数”的概念。早期摄影的痛点不是边角 MTF 跑分低，而是曝光时间太长导致被摄者无法保持静止。Petzval 首先解决了高速成像的痛点，至于边缘场曲和旋焦感，在当时根本不是问题。今天我们用现代的标准去评判，或许会觉得它“不够完美”；但在它所处的时代及其设定的目标下，它是一项极其伟大的工程抉择。

这同样有助于理解现代镜头的评测逻辑。许多镜头并非在技术上达不到某个指标，而是厂商在权衡后没有将其置于首位。电影镜头可能愿意牺牲一点绝对的解析力，去换取极致的呼吸效应抑制、顺滑的手动对焦手感以及跨镜头的一致色彩；人像镜头可能会刻意保留一点球差，以换取更加如奶油般化开的焦外；而手机镜头则可能完全放任桶形畸变，以此换取更短的物理模组和更高的中心画质。

代表样例：

• 1840 年代 Petzval portrait lens：高速人像镜头的历史起点。
• 现代复刻 Petzval 风格镜头：刻意保留场曲和旋焦效果，将历史的缺陷转化为现代的审美特征。

3.2 Cooke Triplet：三片式结构为何如此关键

图 7：Cooke Triplet 的正、负、正三片结构。它不是靠片数堆料，而是用最小自由度建立一个能同时处理多类像差的框架；实际设计中光阑通常布置在中间附近。图源：Wikimedia Commons, Taylor US568052A (Cooke Triplet, 1893 Fig 11)，Mliu92，CC BY-SA 4.0。

Cooke Triplet（库克三片式）的经典形态是三片三组：正、负、正。它看起来极为简陋，却是镜头设计史上最关键的转折点之一。原因在于，三片透镜恰好赋予了设计师足够的自由度，去同时应对并平衡初级像差中的各种主要矛盾。

中间那片负透镜的作用堪称画龙点睛。为了让像面更加平坦，必须控制匹兹伐和（Petzval sum），而负透镜恰好能提供相反的贡献。但如果只是简单的正负贴合，会引入严重的不对称问题；于是，设计师 Taylor 将正透镜拆分到前后两侧，使整个系统围绕中间的光阑形成近似对称的结构。这种对称性天然有利于抵消彗差、畸变和横向色差。

它的优势在于镜片极少、成本低廉、易于计算且衍生性强；但缺点同样明显：自由度依然拮据，一旦试图挑战大光圈或大视场，系统会迅速陷入“应力状态”——你刚修复了一个像差，另一个像差就会立刻反扑。大量入门级定焦镜头、放大镜、投影镜头以及早期相机镜头，都能看到三片式结构的影子。

你可以将三片式理解为一个“最小可行性的像差平衡实验台”。第一片正透镜主要负责尽力吸收光线，但不可避免地会引入球差、彗差和场曲；中间的负透镜提供相反的光焦度，努力压平像面并消化部分像差；最后一片正透镜则负责将光线拉回最终的焦点，同时维系前后结构的平衡。

为何它非常适合初学者研究？因为它揭示了镜头设计最底层的套路：永远不要指望单片玻璃完美无瑕，而是要让不同的镜片引入方向相反的误差，然后让这些误差在系统中相互抵消。后世所有复杂的镜头结构，本质上都是在这个套路的基础上疯狂增加自由度：将一片分裂成两片，把球面升级为非球面，用特殊玻璃替代普通玻璃，将固定的空气间隔改为可移动的浮动镜组。

代表样例：

• Cooke Triplet：现代摄影镜头实现“少片数完整校正”的基石。
• 大量 20 世纪入门级相机镜头：用极少的镜片换取成本优势、可靠性和量产便利性。

3.3 Tessar：四片三组的高效进化

图 8：Tessar 的四片三组结构。后方胶合双片不只是“消色差”，更重要的是在有限片数里改善区域场曲、像散和边缘表现。图源：Wikimedia Commons, Rudolph US721240A (Tessar, 1902)，Mliu92，CC BY-SA 4.0。

Tessar（天塞）常被称为“四片三组”的代名词：前方两片独立，后方是一个胶合双片。它可以看作是 Cooke Triplet 的威力加强版：仅仅增加了一片玻璃，却在边缘画质和结构效率上实现了质的飞跃。

许多人误以为 Tessar 的后胶合组仅仅是为了消除色差，这种理解过于片面。在典型的 Tessar 结构中，后胶合组更关键的价值在于校正区域场曲、像散以及区域球差，这使得它在覆盖较大视场时，边缘表现比三片式更加平坦和锐利。正是凭借这种极高的设计效率，Tessar 在整个 20 世纪大放异彩：片数少、对比度高、体积紧凑，且对制造公差相对宽容。

当然，Tessar 的短板在于大光圈潜力有限。它可以轻松造就非常优秀的 f/2.8、f/3.5 标准镜头；但若要强行攀登 f/2、f/1.4 这类大光圈高峰，Tessar 的自由度便捉襟见肘，此时双高斯结构（Double Gauss）会是更自然的选择。

学习 Tessar 的核心，绝不是死记硬背“4 片 3 组”这个数字，而是体会设计师对自由度的精打细算。仅增加一片玻璃，就让结构从三片式的“勉强全能”蜕变为实用摄影中的“高效利器”。后胶合组让设计师能以更细腻的手法处理边缘场曲和像散，同时空气-玻璃的界面数量依然很少。这使得在镀膜技术尚未普及的年代，Tessar 依然能保持极佳的对比度。

这解释了为什么 Tessar 会成为折叠相机和旁轴相机标准镜头的长期宠儿。它从不追求惊世骇俗的极限参数，而是死死咬住“足够锐、足够小、足够便宜、足够可靠”的实用主义底线。对于初入门的工程师而言，Tessar 是理解什么是好产品绝佳案例：真正高级的设计未必是狂堆物料，而是用极少的自由度换取极高的完成度。

代表样例：

• Zeiss Tessar 50mm f/3.5 / f/2.8：紧凑、高对比度、极简镜片数量的行业标杆。
• 大量折叠相机和旁轴相机标准镜头：Tessar 无与伦比的体积优势，天生适配便携系统。

3.4 Double Gauss / Planar：大光圈标准镜头的统治者

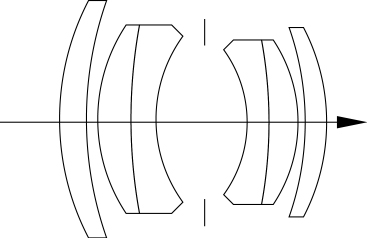

图 9：Double Gauss / Planar 的关键不是死记“六片”，而是围绕中央光阑的近对称正负组合。这种对称性让标准大光圈镜头有很好的像差抵消起点。图源：Wikimedia Commons, Double-Gauss，Eastwind41，Public domain。

双高斯结构的核心灵魂绝不在于“恰好六片镜片”，而在于围绕光阑形成的近乎对称的光焦度分布。在概念上，它通常被抽象为：一侧由正透镜和负弯月形透镜组成，另一侧如同镜像般放置相似的组合。这种对称性让它在抵消畸变、彗差和横向色差方面拥有得天独厚的优势；同时，负透镜组的加入又极大帮助了场曲和球差的校正。

这一特性完美契合了标准镜头的苛刻需求。50 mm、55 mm、58 mm 乃至 85 mm 的标准或人像定焦镜头，既要追求惊人的大光圈，又绝不能让畸变和离轴像差失控。双高斯提供了一个几近完美的优化起点，正因如此，从经典的 Zeiss Planar 到各家琳琅满目的 50/1.4、50/1.8、85/1.4，双高斯谱系长期霸占着标准大光圈镜头的王座。

然而，双高斯并非全知全能的答案。当光圈进一步推大时，边缘彗差、轴向色差、焦外光斑的边缘生硬感以及近摄时的场曲，都会如猛兽般扑来。现代的高端双高斯结构通常会被彻底“魔改”：镜组被拉伸、分裂，大量引入非球面和低色散玻璃；它们在结构图上看起来或许早已面目全非，但底层的对称血脉依然在流淌。

双高斯是用来理解“对称性威力”的最佳教材。许多离轴像差具有明确的方向性：当光线穿过光阑前半部分时产生了一种方向的误差，而在穿过光阑后半部分那近乎镜像的结构时，又会产生一个方向相反的误差。虽然两者在实际中绝不可能完美抵消，但这足以将问题压制到一个相对容易优化的数值区间内。

初学者也可以借助双高斯结构来理解“锐度和散景为何常常水火不容”。如果设计师倾尽全力将球差抹除得干干净净，焦内的点像固然会锐利无比，但焦外的光斑边缘往往会变得生硬刺眼（二线性）；反之，如果刻意保留一点球差，焦外过渡会如丝般柔滑，但全开光圈时的焦点难免会带上一丝柔雾感。现代高端镜头所谓的“高解析与柔美散景兼得”，绝非轻飘飘的营销口号，而是设计师在球差分布、非球面精度、光阑形状、口径蚀和镀膜之间，日复一日进行微米级配平的成果。

代表样例：

• Zeiss Planar：双高斯家族永恒的历史图腾。
• Leica Summicron 50mm，以及各家的 50mm f/1.4 / f/1.8：标准大光圈镜头的百年主线。

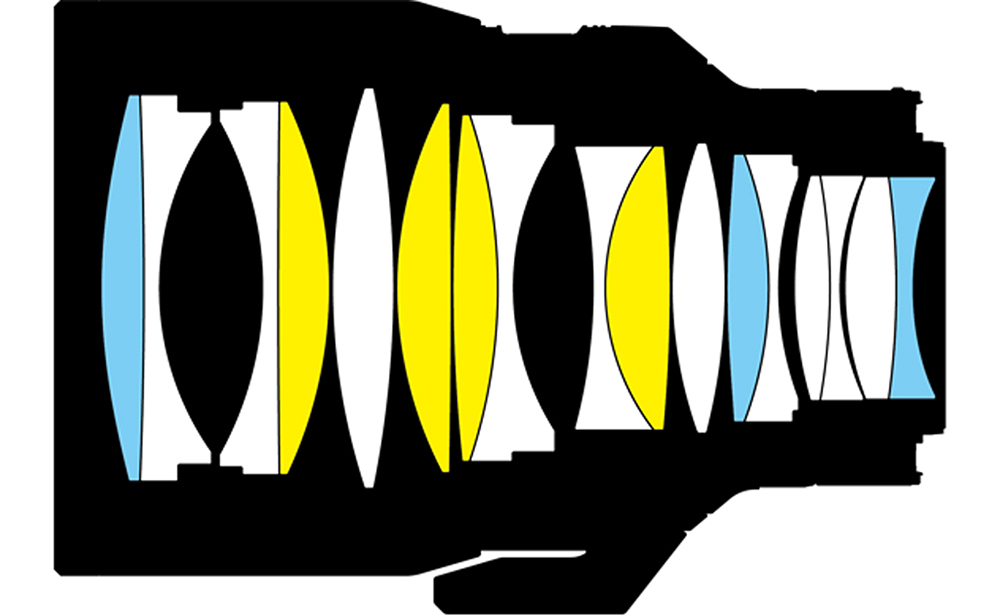

• Nikon Z 58mm f/0.95 S Noct：这绝不是一次简单的复古致敬，而是利用无反系统的短法兰距和海量现代自由度，向极限大光圈、彗差控制和极致点像发起的暴力挑战。

3.5 Sonnar：减少空气界面与追求高对比的大光圈路线

图 10：Sonnar f/1.5 的结构重点是紧凑、不对称、厚胶合组和较少空气-玻璃界面。这让它在早期镀膜不成熟的年代更容易保持透过率和对比度。图源：Wikimedia Commons, Bertele US1975678A (Sonnar f1.5, 1932)，Mliu92，CC BY-SA 4.0。

如果说双高斯代表了对称的优雅，那么 Sonnar（松纳）代表的则是另一种截然不同的大光圈破局思路。在早期，双高斯面临的最大困境是空气-玻璃界面过多；在镀膜技术尚处于蛮荒期的年代，这极易引发内部反射、鬼影并导致画面灰暗发蒙。Sonnar 则另辟蹊径，通过厚重的多镜片胶合组大幅减少空气界面，凭借紧凑且极不对称的结构，硬生生实现了高速（大光圈）与高对比度。

当然，它的审美偏好和工程代价也同样极具个性。由于打破了对称性，Sonnar 更容易受到球差、焦点偏移和边缘像差的困扰。有趣的是，某些现代复刻版或主打复古玄学的镜头，会刻意保留这些“缺陷”，以此换取极度柔和的焦外和独树一帜的明暗过渡。

Sonnar 非常适合用来理解“工程妥协如何演变为艺术风格”。当研发目标是新闻抓拍、人像特写、旁轴相机的极限便携以及最高透过率时，Sonnar 的魅力无可阻挡；但如果目标是“全开光圈下，从中心到边缘都要达到现代平场镜头的变态解析力”，那么它绝对不是一个理智的起点。

Sonnar 背后还有一个非常现实的历史语境：早期的镜头是没有现代多层镀膜护体的。空气-玻璃的界面越多，光线的反射损失和鬼影就越难以控制。双高斯虽然理论结构完美，但在工艺限制下面临严峻的透光挑战。Sonnar 通过胶合技术将多个反射面“合并”消灭，透光率和高反差便得以守住。在今天看来，随着现代纳米镀膜的普及，这种思路似乎显得不再那么迫切，但在 1930 年代，这是足以决定生死的商业优势。

值得一提的是，不对称结构带来的“焦点偏移（Focus Shift）”现象非常值得单独拿出来剖析。当球差存在时，不同高度的光线交汇于不同的焦点；当你缩小光圈，边缘的“坏光线”被物理遮挡，参与成像的光线分布发生改变，最佳焦点的位置往往也会随之前后移动。用户的直观感受就是：全开光圈时明明对准了焦，收缩一档光圈后，焦点居然自己跑了。现代镜头可以通过复杂的浮动对焦组和高阶非球面来强行压制这一问题，但复古的 Sonnar 风格镜头则可能将它视为某种倔强的性格予以保留。

代表样例：

• Zeiss Sonnar 50mm f/1.5：高速标准镜头的传奇经典。
• Nikkor 105mm f/2.5 等带有 Sonnar 血统的镜头：利用较少的界面和极其扎实的对比度，长期服务于人像与中长焦领域。

3.6 Telephoto：让镜筒长度短于有效焦距的魔法

图 11：远摄结构的骨架是前方正主组加后方负组。后方负组把主平面推到镜头前方，使镜头物理长度可以短于等效焦距。图源：Wikimedia Commons, Lens telephoto 1，Panther，CC BY-SA 2.5。

远摄（Telephoto）结构的精髓，全在于对主平面的操控。如果按照普通的对称或常规设计，长焦镜头的物理长度会非常接近其焦距，一支 300 mm 的镜头会变得像一根长矛一样难以携带。远摄结构巧妙地在前方设置一个强劲的正透镜组负责汇聚光线，随后在后方安置一个负透镜组。这个负组的作用是将整个系统的主平面强行向前推移，从而使得镜头的物理长度可以大幅短于其等效光学焦距。

这种“空间折叠”魔法的代价是显而易见的。长焦镜头本就对轴向色差极为敏感，再加上为了满足大光圈而不得不采用的巨大前组镜片，材料成本会呈指数级飙升。为了在控制色差、球差和重量的同时，确保专业体育记者所需的闪电般对焦速度，现代职业长焦镜头无一例外地堆砌了萤石、UD/ED 玻璃，并标配了内对焦系统、光学防抖以及轻量化的镁合金或碳纤维镜筒。

远摄镜头的入门认知门槛在于：必须明白“焦距长”和“镜头长”完全是两码事。焦距是一个等效的光学参数，代表镜头如何将特定的视场角度映射到传感器上；而镜头的物理长度，仅仅是机械设计的最终结果。

为什么专业长焦镜头如此昂贵？让我们以 300mm f/2.8 为例算一笔账。其入瞳直径约为：

这意味着，前方的有效通光孔径已经超过了 10 厘米。为了让如此庞大的一束光线在全开光圈时依然能提供刀锋般的锐度，前组的玻璃块必须加工得既巨大又精准；为了确保红、绿、蓝三种光线不在长途跋涉后分道扬镳，必须动用极度昂贵的萤石或顶级 UD 玻璃；为了让自动对焦马达不至于因不堪重负而缓慢拖沓，绝不能让整个沉重的前组参与对焦运动，只能采用内对焦设计来驱动轻巧的后部镜组；而为了允许手持拍摄，还必须硬塞入一套极其精密的光学防抖模块。这就是为什么职业长焦镜头看起来像一门“火炮”——这不是为了造型拉风，而是被残酷的光学物理定律逼出来的形态。

如果你仔细端详超长焦镜头的官方剖面图，会发现最昂贵的特殊玻璃几乎全部集中在前中部，而负责对焦的镜片往往是中后部那些并不起眼的小镜片。这是典型的光学与机械协同作战：最大的玻璃负责贪婪地吸收光线并定下成像质量的基调，轻盈的小镜组负责闪电调焦，而悬浮的防抖组则负责实时偏转光路抵抗震动。

代表样例：

• Canon EF 300mm f/2.8L 系列：职业体育与野生动物摄影的绝对主力，萤石/UD 材料与内对焦、防抖技术的集大成者。
• Nikon、Canon、Sony 的 400mm f/2.8 和 600mm f/4：依靠材料科学、精密机械和防抖算法，共同驯服远摄结构带来的沉重代价。

3.7 Retrofocus：单反超广角为何注定庞大且复杂

图 12：Retrofocus 也叫 inverted telephoto，前方大负组把后焦距拉长，给单反反光镜留下机械空间；代价是畸变、边角像差和前组体积都更难控制。图源：Wikimedia Commons, Angenieux - Retrofocus (1950)，Mliu92，CC BY-SA 4.0。

反望远（Retrofocus）结构可以被视为远摄结构的“反向操作”：在镜头前方放置一个强大的负透镜组强行发散光线，随后再由后方的正透镜组将其重新汇聚。这一设计的历史使命极其清晰：在单反相机系统中，反光板占据了镜头后方巨大的机械空间，导致广角镜头无法将焦点落在距离最后一片玻璃极近的位置。

假设你要在法兰距长达 40 多毫米的单反系统上开发一支 20 mm 广角镜头，如果采用普通的对称广角结构，镜头后组会狠狠地砸在反光板上。反望远结构通过拉长后焦距，完美解决了这个机械干涉问题。但它索要的代价也是极其惨痛的：前组镜片必须做得巨大且向外凸起，桶形畸变极度猖獗，边缘像差和场曲难以压制。正因如此，在单反时代，高性能的超广角镜头往往与“大、重、贵、无法安装常规滤镜”画上等号。

为了更直观地理解反望远结构，想象一下光线是如何被强行“折腾”的。普通的 20mm 镜头本可以简单直接地将光线快速折射到传感器上，但为了给反光板让路，设计师不得不用前方的负透镜将原本已经很宽广的视野进一步“扯开”（发散），然后再在有限的后方空间里拼命用正透镜把光线“收拢”。这种先发散再汇聚的操作，硬生生地撑开了一段后焦距空间。

然而，前方那组强烈的负透镜，会不可避免地带来夸张的桶形畸变，并让边缘光线以极其倾斜的角度射入后续镜组。当你在单反超广角镜头上看到那片如灯泡般巨大、凸出的前镜片时，那绝不是为了追求夸张的视觉冲击，而是为了艰难地接住那些超大视场的斜射光线，并在后续的数十片玻璃中，呕心沥血地将畸变、场曲、像散和色差一点点拽回正轨。光圈越大，视角越广，这种折磨就越深。

随着无反相机（短法兰距）时代的到来，反望远结构的生存压力得到了一定程度的释放，但它并没有彻底消亡。原因在于，现代高像素的数字传感器极度厌恶入射角度过斜的边缘主光线。为了控制 CRA（主光线角）、暗角和边缘像差，广角镜头依然需要保持一定的后焦距。短法兰距确实赋予了设计师更多的选择权，但这绝不意味着所有的超广角镜头都能在一夜之间变成轻巧的“小饼干”。

代表样例：

• Angenieux Retrofocus 35mm f/2.5：将反望远广角推向单反实用化的关键先驱。

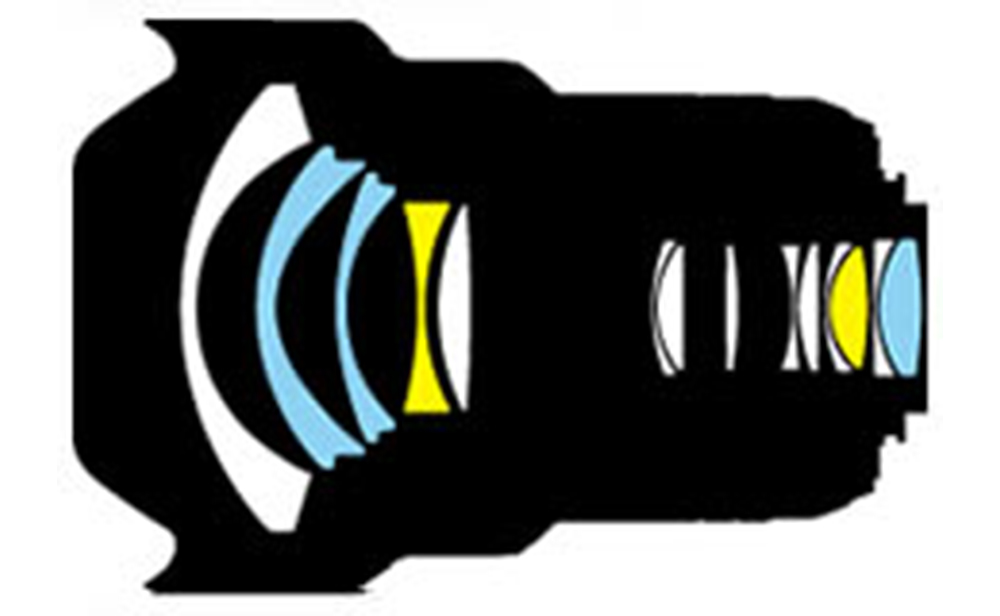

• Nikon AF-S 14-24mm f/2.8G ED：单反超广角变焦的传奇神镜，极其依赖反望远骨架、巨大的前组、非球面以及 ED 玻璃的协同发力。
• Sigma 14mm f/1.8 Art：为了在超广角下实现 f/1.8 的极限光圈，必须诉诸极其暴力的前组设计和严苛的像差控制。

3.8 Telecentric：不为追求极致锐度，而是为了绝对的“可测性”

图 13：远心镜头关心的是主光线姿态。让物方或像方主光线接近平行光轴，可以减少放大率随距离变化的问题，因此特别适合测量和机器视觉。图源：Wikimedia Commons, 1 to 1 telecentric 2L paraxial relay lens，JonesMI，Public domain。

远心镜头（Telecentric lens）在摄影圈常被误解为某种“降维打击的高级摄影镜头”。事实上，它的核心追求根本不是主观观感上的“锐利”，而是工业级的测量稳定性。远心设计的核心在于，它能强制主光线几乎平行于光轴进入或射出。这样一来，当被测物体在纵深方向上发生轻微的距离变化时，成像的放大倍率几乎不会产生改变；如果是双远心设计，甚至连传感器位置的轻微安装误差都能被免疫。

这就解释了为什么远心镜头几乎统治了机器视觉、精密尺寸测量、晶圆缺陷检测和自动化产线，却鲜少现身于普通摄影领域。它们往往体型笨重、口径要求极高且造价不菲，但换来的是彻底消除透视误差和放大率漂移。

普通摄影的魅力往往来源于透视关系（近大远小），而远心镜头则毕生致力于消灭透视。如果你用普通镜头去拍摄一个圆孔，只要孔距离镜头稍微近一点，它在画面中看起来就会变大；在工业检测中，如果工件表面的高度略有起伏，尺寸测量的结果就会产生致命的偏差。远心镜头通过确保主光线平行，使得被测物体在一定的景深范围内移动时，投射在传感器上的尺寸几乎恒定不变，从而成为精密测量的定海神针。

这也解释了为什么远心镜头的口径往往看起来“极其夸张”。为了让整个视场范围内的所有主光线都保持平行，镜头的入口孔径必须大于或等于被测物体的实际尺寸，它无法像普通广角镜头那样依靠透视来压缩视场。它心甘情愿地舍弃了便携性与低成本，只为换取那无可替代的“测量可重复性”。

代表样例：

• Schneider、Edmund、Thorlabs 等品牌的工业远心镜头：广泛应用于尺寸复核、孔径扫描和高精度机械臂定位。
• 晶圆级和面板级视觉检测系统：在这些领域，远心度和平场性远比“焦外是否化得开”重要一万倍。

3.9 Zoom：变焦镜头的深渊在于“多工况的同时成立”

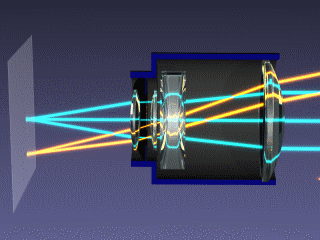

图 14：极简化的变焦原理动画。真实摄影变焦还要加入补偿组、对焦组、后校正组和复杂凸轮轨迹，但这张图能先抓住“多组镜片相对运动”的核心。图源：Wikimedia Commons, Zoom prinzip，Smial，CC BY-SA 2.0 DE。

变焦镜头的恐怖复杂性，从来都不在于“能够改变焦距”这一单一功能，而在于：在改变焦距的整个动态过程中，必须死死锁住像面的位置，并确保像差、畸变、相对边缘照度、机械运动行程以及对焦手感，始终维持在可接受的高水准范围内。

一个极度简化的两群变焦系统，其总光焦度可以表达为：

其中 $\Phi_1$、$\Phi_2$ 分别是这两个镜群的光焦度，$d$ 是它们之间的间距。改变群间距 $d$，就能改变系统的总光焦度，也就是改变焦距。但这仅仅是童话般的理论。真实的变焦镜头设计远比这个公式暴躁得多：你必须同步控制像面不可发生漂移、入瞳位置要合理、抑制剧烈变化的畸变和 CRA、精密计算机械凸轮的曲线轨迹，还要在每一个焦段都榨出及格的 MTF 成绩。

恒定大光圈变焦镜头更是工程师的噩梦。一支 24-70mm f/2.8 已经需要在海量的工况下进行多维度优化；如果厂商试图挑战 28-70mm f/2，入瞳面积的需求和像差控制的压力将呈指数级爆炸。这类神镜之所以体积惊人，正是因为它必须在从广角到中长焦的每一个卡点上，都维持职业级别的通光量和极限像质。

定焦镜头的设计，像是在三维空间的一个点上深挖优化；而变焦镜头的设计，则像是在一条起伏波折的曲线上进行杂技般的平衡。在 24mm 广角端，你要拼命压制大视场带来的强畸变和暗角；在 70mm 长焦端，你要掉过头来对付轴向色差，并努力改善长焦端的分辨率和焦外质感；而在这两端之间的所有中间焦段，你绝不能留下任何画质崩塌的“凹陷区”。更令人绝望的是，一旦用户改变了对焦距离（比如凑近拍微距），刚才建立的所有优化平衡瞬间被打破，一切又得重头再来一遍。

机械补偿式变焦的精髓在于：变倍组负责冲锋陷阵改变焦距，而补偿组则如同影子般同步移动，其唯一使命就是将因为变倍而跑偏的像面，精准地重新拉回传感器的平面上。这种运动绝不是随意的滑动，而是由极其复杂的机械凸轮槽或电控马达轨迹来实施微米级的约束。如果补偿轨迹稍有瑕疵，用户在推拉变焦环时就会发现焦点乱跑；如果镜筒的同轴度控制不佳，视频创作者就会看到画面中心发生横向漂移；如果内对焦的补偿算法不够聪明，对焦时就会出现明显的视角放大或缩小，也就是视频行业深恶痛绝的“呼吸效应”。

所以，一支现代的 24-70mm f/2.8 绝对不是“把几个焦段的定焦镜头粗暴拼接在一起”那么简单。它是对一家厂商在光学设计、精密机械加工、自动控制算法、耐候密封技术、品控一致性甚至成本控制能力的终极综合大考。许多看似平平无奇的标准变焦镜头，其实才最能代表一家光学大厂真正的工业底蕴。

代表样例：

• Angenieux 早期的机械补偿变焦镜头：将变焦技术从实验室的玩具，变成了电影与新闻行业的实用生产力工具。
• 24-70mm f/2.8：职业标准变焦镜头的经典标杆与试金石。
• Canon RF 28-70mm f/2L USM：在无反时代，利用巨大的卡口口径、极短的法兰距以及丧心病狂的光学堆料，强行将恒定 f/2 的标准变焦变为现实。

3.10 手机镜头：光学与算法的终极深度绑定

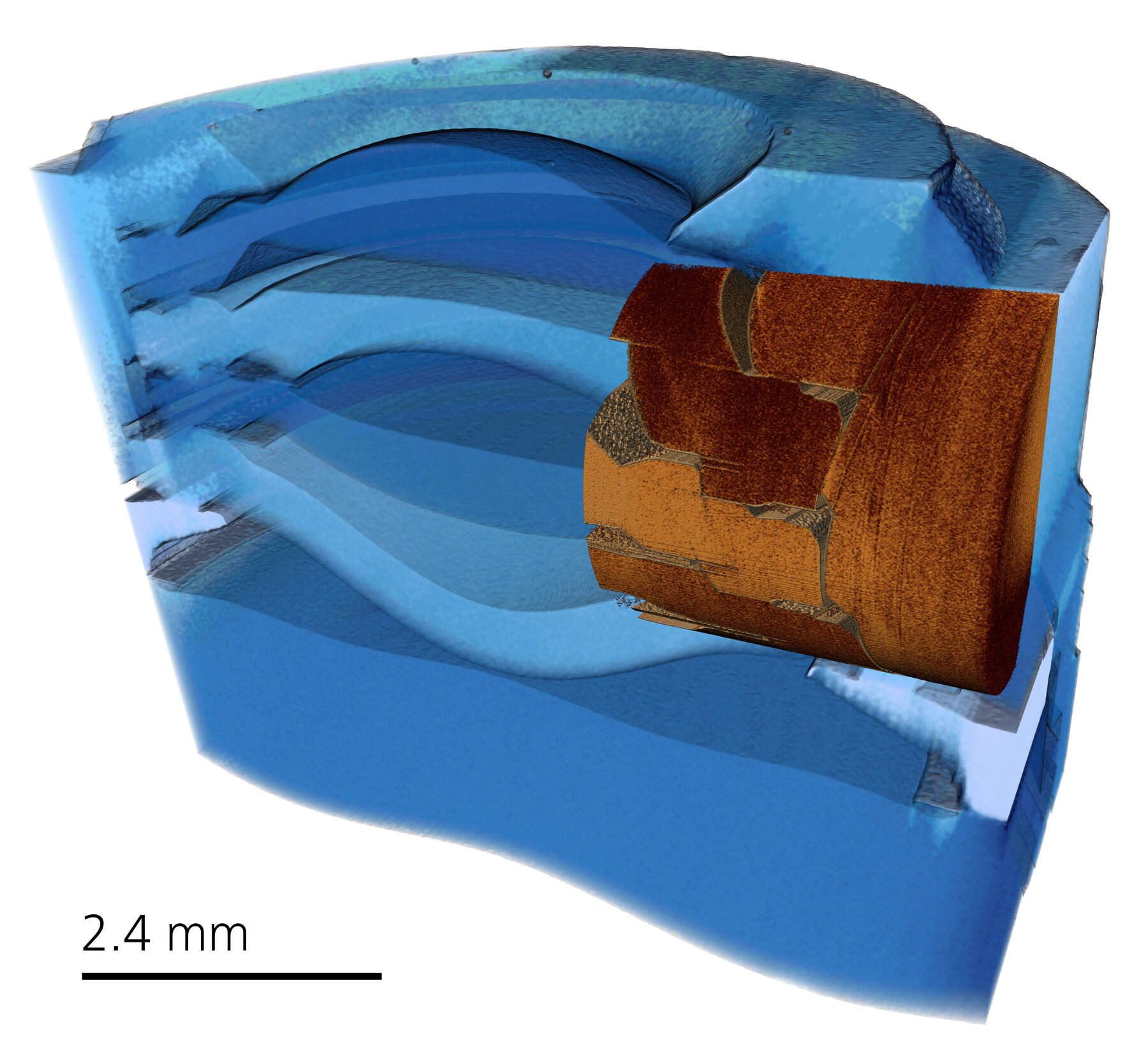

图 15：手机摄像头模组的 3D X-ray 显微图。小小一颗模组里仍然有多片镜片、滤光结构、支撑件和装配公差，光学设计必须和制造、算法一起考虑。图源：Wikimedia Commons, Mobile phone camera lens module, 3D X-ray microscopy，ZEISS Microscopy，CC BY 2.0。

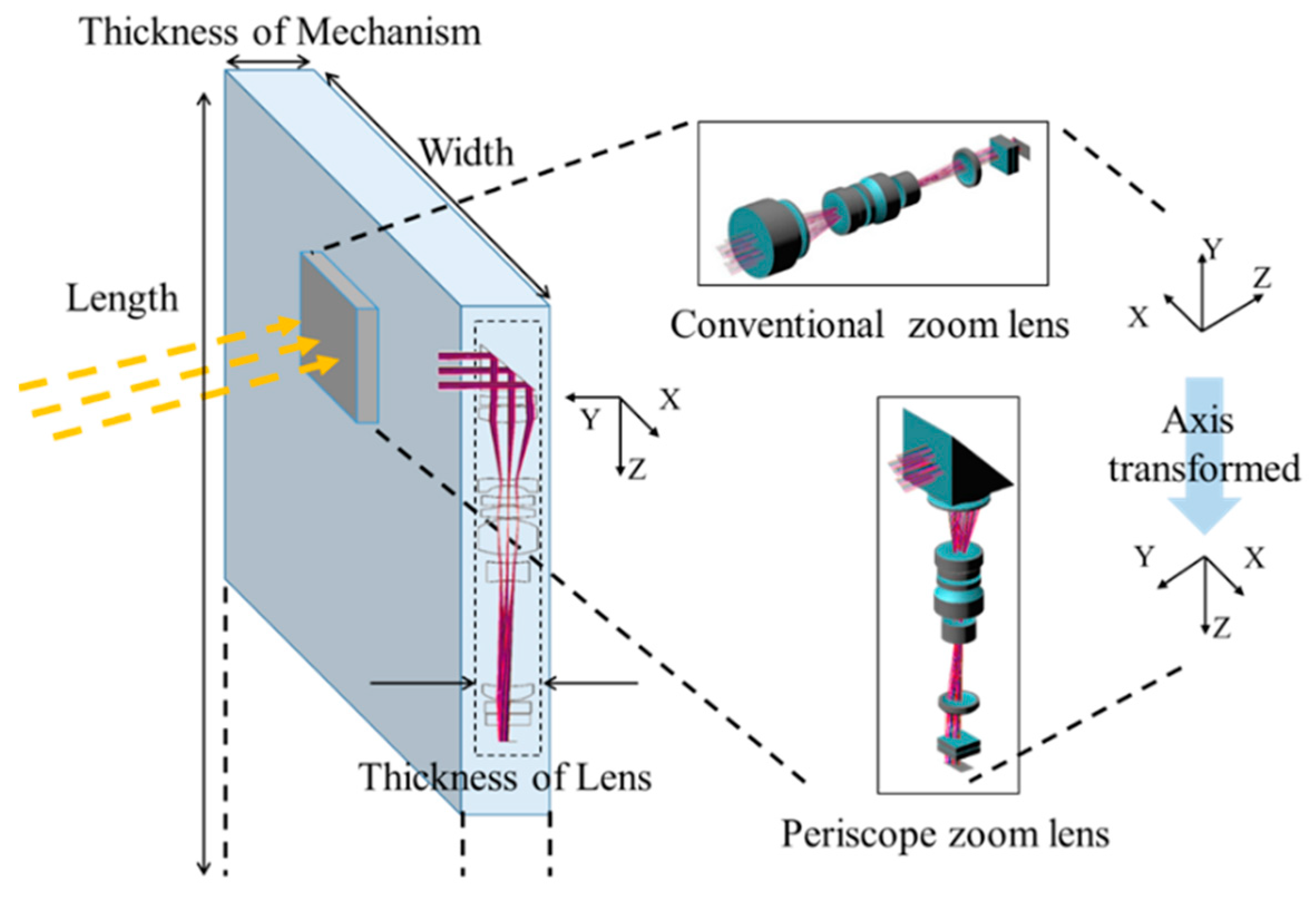

图 16：潜望式手机镜头把光路折到机身内部，用横向空间换取更长焦距。它不是“算法变焦”的反面，而是手机光学、结构和算法共同妥协的一个典型方向。图源：Wikimedia Commons, Periscope zoom lens vs conventional zoom lens in a smartphone，Wen-Shing Sun, Yi-Hong Liu and Chuen-Lin Tien，CC BY 4.0。

手机摄像头代表了现代镜头设计中一种极其极端的流派：传感器面积小、单像素极小、模组厚度被死死限制、焦距极短、边缘入射角极大、大规模使用塑料非球面，并且深度依赖后期算法的强势介入。传统的摄影镜头通常具有一种古典的骄傲——追求在“纯物理光学层面尽可能完美”；而手机镜头则彻底倒向了“系统工程计算”：精打细算哪些像差由塑料镜片硬扛，哪些偏差靠传感器的微透镜位移来弥补，剩下的灾难则全部扔给强大的 ISP（图像信号处理器）和多帧融合算法去“逆天改命”。

一个简单的视场估算就能暴露手机面临的绝境。假设传感器水平宽度为 $w$，目标水平视场为 $\theta$，焦距可近似为：

若 $w=9.8\text{ mm}$、$\theta=80^\circ$，则 $f\approx5.84\text{ mm}$。若目标光圈高达 f/1.8，则入瞳直径约为：

这意味着，必须在极其逼仄的微观空间内，强制掰弯大角度的光线。如果传感器的单像素尺寸逼近 1 µm，那么衍射限制、光学像差与传感器采样率之间的矛盾将变得一触即发。Airy 斑的直径近似为：

取 $\lambda=0.55\ \mu m$、$N=1.8$，则 $d\approx2.4\ \mu m$。这个数字冷酷地宣告：手机根本不可能像单反镜头那样，简单地通过“收缩光圈”来掩盖像差，因为一旦光圈收缩，衍射效应会瞬间吞噬掉所有高频细节。因此，现代手机别无选择，只能狂奔向一条由极高阶非球面、严苛的 CRA（主光线角）匹配、暴力的几何畸变数字拉伸、暗角算法补偿、深度去卷积、多帧堆栈融合，乃至最终走向光学处方与 AI 重建网络“端到端联合优化”的不归路。

手机镜头还有一个传统相机无需面对的生死线：模组总长。一部手机的厚度只有区区几毫米，这微薄的空间不仅要塞下 7 到 8 片镜片，还要为自动对焦音圈马达、OIS 光学防抖、防尘防水结构、红外滤光片、蓝宝石保护盖板以及不可避免的装配公差预留空间。设计师根本没有奢侈的“长距离空气间隔”来慢慢驯服像差，只能在不到一厘米的狭管内，依靠堆砌多片形状极其扭曲的高次非球面塑料，或者玻璃-塑料混合镜片，以近乎暴力的方式强行完成光线的折射与收敛。

这就是为什么手机镜头看似小巧如豆，背后的工程复杂度却令人咋舌。那里面每一片薄如蝉翼的塑料非球面，都背负着不可承受之重：既要控制畸变、压平场曲，又要矫正 CRA，还要死死卡住模组厚度限制。这种极限操作的代价是对制造公差和温度漂移极其敏感。因此，手机的成像产出绝不能只靠光学部门，它必须是光学、结构模组、半导体传感器和影像算法团队共同标定的系统结晶。

所以，当你在手机上看到一张照片，边缘细节可能经过了算法的强行拉伸，暗角被数字提亮，噪点被多帧抹平并重新锐化，请不要简单地将其嘲笑为“光学失败后的软件作弊”。更准确的认知应该是：智能手机从立项的第一天起，就从未打算做一支纯粹的光学镜头。它是一套“计算成像系统”。光学的任务不再是提供完美的画面，而是负责捕捉“足够多、且可被数学恢复”的原始信息；随后，算法接管一切，将这些信息重组为人眼乐于接受的美好图像。

代表样例：

• 各大旗舰手机的多片式塑料/玻璃混合模组：极短的总长、极其复杂的非球面面形、重度依赖软件后期校正。
• 以 DeepLens 为代表的前沿学术研究：彻底打破软硬件的壁垒，将复杂的折射镜头参数与后端的 AI 重建神经网络放置在同一个可微框架内进行全局寻优。

4. 现代镜头的四类自由度

如果说经典结构定义了镜头的“骨架”，那么现代光学技术则决定了镜头的“天花板”。今天的高性能镜头之所以强大，核心并不在于单纯堆砌更多的镜片，而在于设计师手中掌握了比前辈多得多的“可分配自由度”。

表面自由度：非球面（Aspherical）

球面透镜的加工工艺极为成熟，检测手段也十分完善，但球面天生就会产生球差。非球面透镜则打破了单一曲率的限制，让曲率随着镜片径向位置的变化而不断改变。它的核心价值在于“以一当十”：用一个复杂的非球面表面，去承担以往需要多个球面组合才能完成的像差校正任务。

常见的非球面 sag（矢高）方程可以表达为：

其中 $c$ 为顶点曲率，$k$ 为圆锥常数，$A_i$ 为高阶非球面系数。在光学设计软件里，这个公式看起来就像是设计师随心所欲的魔法棒；但工厂的车间主任会立刻给你泼冷水：镜片表面偏离标准球面的量越大，加工就越困难，面型检测就越让人崩溃，成本就会呈几何级数飙升，而且极容易在表面留下微观的车刀纹理，最终毁掉焦外高光的质感。

非球面的战略价值主要体现在三处：

• 强力压制球差、彗差和严重的畸变。
• 大幅精简镜片数量，让系统变得更轻、更短。
• 在超广角、极限大光圈、大变焦比以及极度受限的手机镜头中，提供生死攸关的关键自由度。

但它索要的代价也极为清晰：

• 对玻璃模压或精密研磨的加工精度提出了地狱级的要求。
• 表面的微观纹理（常常来自模具的加工痕迹）会在焦外的高光光斑中投射出难看的同心圆，俗称“洋葱圈”。
• 如果不加以约束，设计软件极易跑出在数学曲线上完美无瑕，但在车间里根本无法制造的奇葩面形。

如果把非球面放回真实的镜头结构中，其作用就会一目了然。在大光圈标准镜头中，非球面通常用来压制球差和彗差，确保全开即锐不可当；在超广角镜头中，最前方的那片巨大非球面主要用来降服桶形畸变、边角像散和场曲；在变焦镜头中大量使用，是因为要在不同焦段都稳住像质，球面的自由度早已捉襟见肘；而在手机镜头中，非球面更是唯一的救命稻草，因为模组太薄，根本没有空间让你用多片大玻璃去慢慢修正光路。

然而，非球面绝不是“越多越好”。如果设计师让单片非球面背负了过多的校正任务，其面形变化会变得极为激进，这不仅导致制造和检测成本失控，量产的一致性也会成为灾难。摄影爱好者常抱怨的焦外“洋葱圈”，很大程度上就是这种极限压榨非球面加工精度的副产物。因此，当高端镜头在宣传中强调“高精度非球面”或“极致表面光洁度”时，这不仅是为了提升焦内的解析力，更是为了保证焦外的高光不会被粗糙的制造痕迹所玷污。

所以，当你在看一张镜头结构图并发现标注着 ASPH 时，请不要仅仅将其翻译为“高级配置”。更专业的问题应该是：这片非球面是被放置在光线高度极高的前组，还是靠近传感器的后组？它的首要任务是在压制球差、彗差、畸变，还是仅仅为了减少镜片数量以控制体积？如果它存在于一支标榜人像的大光圈镜头中，我们还必须严厉审视它对焦外高光质感造成的负面影响。

材料自由度：ED、萤石与异常部分色散

普通光学玻璃的折射率和色散关系被限制在一个相对死板的区间内。若想将多种波长的光线精准地强压到同一个焦平面上，尤其是在长焦距和超大光圈的极限场景下，就必须引入具备“异常部分色散”特性的特殊材料。

市场上充斥着各家厂商眼花缭乱的缩写：Canon 引以为傲的 Fluorite（萤石）、UD、Super UD、BR、DO；Nikon 的 ED、Super ED、SR、PF；Sony、Sigma、Tamron 也都有各自命名的低色散玻璃。请不要将这些缩写简单地视作区分镜头高低的“等级贴纸”，它们各自对应着不同的目标波段、不同形态的像差痛点，以及不同的体积重量妥协方案。

一种更底层的理解方式是，当普通的“皇冠玻璃”和“火石玻璃”组合耗尽了潜力，设计师只剩下三条突围之路：

• 换材料：不计成本地使用 ED、UD、天然或人工萤石，甚至研发新型的高折射率低色散特殊玻璃。
• 换相位机制：引入衍射光学元件（DO/PF），利用其色散方向与传统折射完全相反的物理特性，来抵消色差。
• 换结构：增加更多的分离镜组、厚胶合组，或者强行拉长整个光学系统，用极不经济的几何空间来换取色彩校正的自由度。

为什么长焦镜头和大光圈镜头对这类特殊材料有着近乎病态的依赖？因为纵向色差会随着焦距的拉长和光束规模的扩大而变得异常刺眼。一支 24mm 的广角镜头如果带有一点轴向色差，往往会被巨大的景深和复杂的画面细节所掩盖；但如果一支 300mm f/2.8 镜头在高反差边缘出现了色焦分离，画面上就会立刻爆发出灾难般的紫边和绿边。更大的入瞳面积让更多桀骜不驯的边缘光线参与成像，这进一步放大了“球色差（spherochromatism）”——即球差随着波长变化而游移的棘手问题。

萤石之所以被奉为圭臬，是因为它极低的色散和极其突出的异常部分色散特性，在长焦系统中拥有不可替代的战略价值；但它的缺点同样致命：造价高昂、加工极易碎裂、对温度变化敏感。ED/UD 玻璃则是在材料性能与工业量产之间取得完美平衡的现代主力。至于衍射元件（如 DO/PF），其思路更加清奇：传统的折射镜片通常对蓝光的折射率更高（短波长折射强），而衍射元件的色散方向恰好相反；将二者结合，不仅能强效抵消色差，还能大幅缩短镜筒长度。但衍射结构绝非免费的午餐，它极易带来难以控制的杂散光、刺眼的环状眩光以及极高的微结构制造门槛。它是一把锋利的工具，而非完美的神药。

在面对厂商关于材料的营销宣传时，必须警惕一个常见的思维误区：特殊玻璃的数量绝对不能直接等同于成像质量的高低。一支堆了三片 ED 玻璃的镜头，其实际表现未必好过一支只用了两片 ED 玻璃的镜头。真正的决胜局在于：这些昂贵的材料被放置在了光路中的哪个节点？它们与怎样的球面或非球面曲率相配合？目标焦段和光圈规格究竟多大？最终的整体像差是否达到了和谐的平衡？材料只是设计师手里的筹码，筹码多不代表最后一定能赢。

机电自由度：浮动对焦、内对焦、防抖与光圈执行器

在传统时代，镜头对焦通常依靠整个光学系统前后整体移动，设计师在进行像差优化时，往往会把大部分精力偏向“无穷远”这个基准点。然而，这种设计的弊端在于：一旦进入近距离拍摄，急剧变化的物距会瞬间撕裂原本精心构建的光路平衡，球差、像散和场曲可能在近摄时发生雪崩式的恶化。

浮动对焦（Floating focus / 近距校正系统）的解决思路是：打破“整组同进同出”的死板规矩，让镜头内部的两个甚至多个镜组，在对焦过程中按照截然不同的轨迹和速度相对移动。这样一来，无论是在无穷远还是微距端，镜头都能实时动态调整，以维持最接近完美的像差平衡。微距镜头、大光圈广角镜头以及追求苛刻呼吸控制的现代视频镜头，对这种机制极度依赖。

它带来了两项立竿见影的好处：

• 极大地保全了近距离拍摄时的画质，避免解析力崩塌。
• 为抑制对焦呼吸效应、校正焦点偏移以及控制边缘像差，提供了宝贵的运动轨迹优化空间。

但这背后隐藏的工程代价同样残酷：

• 需要设计并加工极其复杂的机械凸轮槽，或配备多组独立的高精度电控马达。
• 各个移动镜组在运动过程中的偏心、倾斜以及微小的机械间隙，都会直接转化为光学灾难。
• 工厂装配和光学光轴校准的成本直线上升。

防抖系统（IS/VR/OIS）的设计逻辑与浮动对焦同宗同源。现代镜头内的光学防抖绝不是外挂在镜筒上的“附加功能”，而是将某一个特定的补偿镜组悬浮起来，通过高频移动它来实时偏转光路，从而抵消手部的抖动。这相当于将极其敏感的陀螺仪传感器、音圈马达执行器、闭环位置反馈系统与底层光学设计彻底死死地绑在了一起。

我们可以用一个日常生活的例子来通俗地理解“浮动对焦”：一支在无穷远优化得极好的传统镜头，就像是一张放在平整地板上、四个脚被完美垫平的桌子；当对焦距离拉近时，就好比把这张桌子搬到了一块坑洼不平的泥地上。整组对焦就像是仅仅把整张桌子平移过去，结果必然是摇晃不稳（画质下降）；而浮动对焦则是在搬桌子的同时，根据地形的高低，独立且动态地去调节四个桌脚的长度，确保桌面始终保持绝对的水平（像差被重新垫平）。

内对焦（Internal Focus）的意义也远不止于“对焦时镜头不会伸长”这种外观上的优雅。它的核心价值在于，只驱动内部较轻小的一组镜片，从而极大提升自动对焦的速度，减轻对焦马达的负荷，同时避免前组旋转给偏振镜和渐变镜带来困扰。但由于内对焦只移动部分镜片，这不可避免地会改变系统的整体像差和有效视角，因此设计师必须投入海量的精力去重新测算其运动轨迹。许多视频镜头厂商之所以大肆宣扬其“呼吸效应极小”，正是因为对焦组的运动如果不加干预，不仅会改变焦平面，还会连带改变有效焦距，导致画面出现烦人的缩放。

光圈执行器同样深刻地影响着最终的拍摄体验。现代镜头内部集成的电磁光圈、线性马达、步进马达、VCM 音圈马达以及防抖执行机构，早已成为完整光学系统不可分割的一部分。它们的响应速度和精度，决定了设计师纸面上的光学处方能否在恶劣的实战中转化为稳定可靠的表现：高速连拍时的曝光是否严丝合缝地一致？视频拉焦的过渡是否如丝般顺滑？防抖模块的剧烈补偿是否会引发边缘画质的周期性波动？这些看不见的机电性能，最终都会成为摄影师手中实打实的体验。

系统自由度：短法兰距、传感器微透镜匹配与软件计算校正

随着无反相机系统的崛起，反光板被彻底丢进了历史的垃圾桶，法兰距得以大幅缩短，最后一片镜片甚至可以紧紧贴近传感器。对于广角和标准镜头而言，这无异于卸下了沉重的历史包袱：设计师再也不必像单反时代那样，为了躲避反光板而绞尽脑汁地强行拉长后焦距。镜头结构可以回归更加天然对称的形态，或者大胆采用直径更为夸张的后组镜片，以此大幅改善边缘光线的入射角度并提升像方远心度。

然而，数字传感器绝不是平坦的胶片。在传感器的硅基底上方，密布着微透镜阵列、Bayer 滤色阵列以及厚厚的低通/保护玻璃。如果镜头边缘主光线角（CRA）倾斜得过于离谱，与传感器边缘微透镜的偏移设计不匹配，就会立刻诱发严重的边缘色偏（红绿光斑）、暗角以及画面均匀度崩溃。因此，现代镜头的研发绝不能闭门造车，必须同时将以下因素纳入考量：

• 像圈是否能完整覆盖。
• 边缘主光线角（CRA）的极限值。
• 传感器微透镜的特定偏移补偿策略。
• 写入镜头的机内校正配置文件（Lens profile）。
• 后期 RAW 处理软件的解码校正链条。

这也是为什么我们要强调：“软件校正”绝不是光学能力低下的作弊行为，而是一种深思熟虑的系统级设计权衡。严重的桶形畸变和暗角可以在很大程度上放心地交给 Profile 去修正，以此换取镜头体积的大幅缩减；但极其刺眼的眩光、顽固的轴向色差、随空间位置剧烈变化的复杂 PSF、生硬的焦外光斑，以及由于暴力拉伸导致的边缘纹理不可逆损失，是无法依靠简单的几何扭正算法来无损恢复的。

必须澄清的是，短法兰距带来的红利，绝不能被粗暴地简化为“镜头一定会变得更小”。它真正赋予设计师的是极度宝贵的“选择权”。你可以选择做一支极其紧凑的对称式广角饼干头；也可以为了追求史无前例的极限规格，把镜头造得比单反时代更加庞大。你可以让后组镜片死死贴近传感器；也可以利用巨大的卡口内径，塞入一枚硕大的后组玻璃，以彻底根治边缘光束的劣化。像 Canon RF 28-70mm f/2L 和 Nikon Z 58mm f/0.95 Noct 这样的巨无霸，根本不是“无反小型化”的案例，而是“利用短法兰距红利解锁前所未有新规格”的暴力美学示范。

在看待软件校正时，也应当进行分类讨论。畸变校正的本质就像是在一张具有弹性的网上重新拉扯网格，其必然的代价是画面的裁切以及边缘像素的插值猜想；暗角校正是在数字层面强行提亮四周，代价是边缘暗部的噪点会无可避免地随之翻倍涌现；横向色差（紫边）的校正则是通过平移红绿蓝颜色通道来实现，通常效果立竿见影且副作用较小；而轴向色差、抗眩光镀膜表现、焦外光斑的二线性以及那些随空间位置畸变的 PSF，情况则复杂得多，根本无法指望一个简单的 Profile 就能将它们一笔勾销。

因此，对现代镜头的评估体系，必须从单纯的“孤立光学镜头测试”，全面升级为对“整套成像系统”的综合考量。你平时在手机或微单上看到的直出 JPEG 照片，其实早已被机身 ISP 和软件进行了深度的“整容”处理；甚至当你打开某些 RAW 文件时，里面也可能已经悄悄写入了强制执行的镜头校正元数据。在为了“哪支镜头画质更好”而争论不休时，请先对齐你们的语境：我们讨论的究竟是剥离了一切算法的“裸光学素质”，还是经过机内深加工后的“校正表现”，抑或是最终交付到用户眼前的“综合图像体验”？

5. MTF：极具参考价值，但绝不是镜头的“高考总分”

MTF（Modulation Transfer Function，调制传递函数）是用来精确描述镜头对不同空间频率的对比度传递能力的数学工具。它与 PSF（点扩散函数）的内在联系，可以从 OTF（光学传递函数）的公式中一窥究竟：

简单来说，MTF 就是 OTF 的幅值（绝对值）：

如果我们在测试图纸上将黑白相间的线条画得越来越密集，对应的空间频率就越来越高；而任何镜头在传递这些极其密集的线条时，其保留黑白反差（对比度）的能力通常都会呈现出逐渐衰减的趋势。在厂商公开的 MTF 图表中，最常出现的是 10 lp/mm（每毫米 10 线对）和 30 lp/mm 规格：低频（10线对）曲线反映的是画面整体的宏观对比度和层次感，而高频（30线对）曲线则死死咬住了镜头解析极微小细节的极限能力。

你不妨将 MTF 通俗地想象成“现实世界的细节在穿过镜头时，被打了多少折扣”。面对一组很粗的黑白条纹（低空间频率），镜头应对起来游刃有余，能轻松将其传递到传感器上，拍出的画面看起来就会显得非常有精神、反差极其锐利；但面对一组密密麻麻的黑白细线（高空间频率），镜头的解析能力开始吃力，黑白的界限逐渐模糊晕染，原本分明的细节开始变得灰蒙蒙、糊成一团。

PSF 和 MTF 实际上是在用两种不同的语言描述同一件事。PSF 侧重于问：一个完美的光点，被这支镜头摊成了一滩什么形状的烂泥？而 MTF 则侧重于问：粗细不同的真实纹理，在经历这支镜头的折磨后，还能剩下百分之几的黑白反差？如果 PSF 控制得极小且极其圆润，那么 MTF 曲线通常会非常华丽；反之，如果 PSF 受到彗差的诅咒而拖出了一条丑陋的小尾巴，那么 MTF 的方向性就会遭到毁灭性打击，图表上的弧矢（sagittal）曲线和子午（meridional）曲线便会发生严重的分离。

图 17：真实镜头的 MTF 曲线示例。读图时要同时看低频/高频、中心/边缘，以及 sagittal 与 meridional 曲线的分离程度。图源：Wikimedia Commons, Zeiss 85ZA MTF，CC BY-SA 3.0。

在阅读 MTF 图时，请务必牢记以下五条铁律：

第一，不可只看中心，必须兼顾边缘。如果一支镜头中心曲线高耸入云，但边缘如同悬崖般垂直跌落，它或许是一支极佳的居中构图人像头，但绝对会成为建筑、星空和翻拍工作者的噩梦。

第二，死死盯住弧矢（S）和子午（M）曲线是否发生了严重的分离。两者的差距如果过大，通常是在疯狂暗示这支镜头存在严重的像散、彗差或其他离轴像差，这甚至会直接毁掉焦外的平顺过渡，带来令人头晕的二线性。

第三，分别审视不同频率的表现。10 lp/mm 的曲线高，说明画面宏观反差好，通透感强；30 lp/mm 的曲线高，说明微观细节“数毛”能力变态。请注意，这两者并不总是正相关的，某些老镜头反差极好但经不起高像素放大，就是典型的低频高、高频低。

第四，警惕测试条件的猫腻。厂商公开的 MTF，有的是基于完美无瑕的计算机设计模拟值，有的则是产线上的抽样实测值（通常更低）；而且往往只展示全开最大光圈、聚焦在特定距离（如无穷远）时的最理想表现，这根本无法代表你在昏暗室内近距离拍摄时的真实情况。

第五，绝对不要把 MTF 当作给镜头盖棺定论的“高考总分”。畸变是否严重、暗角是否深沉、色差是否刺眼、抗眩光是否拉胯、焦外是否柔美、呼吸效应是否强烈、量产抽瞎率（样本差异）高不高、自动对焦是否果断、微距近摄是否崩塌……这一切决定一支镜头生死的关键指标，通通都不在这一张孤零零的 MTF 图里。

让我们举个实际读图的例子：如果你看到一支镜头的 10 lp/mm 曲线几乎贴在天花板上，说明用它拍出的照片整体反差极佳，画面会显得非常“油润通透”；如果 30 lp/mm 的曲线同样高高在上，说明它应对 6000 万像素也毫无压力。如果它的中心很高，但到了画面边缘掉落得极快，那么它可能极其适合拍摄主体居中的环境人像，但绝不能用来翻拍平面画作。如果 S 和 M 曲线在边缘分道扬镳、距离极宽，那么画面边角的点光源很可能会被拉扯成飞鸟状，焦外也会出现方向性的眩晕感。最后，如果厂商只敢放出全开光圈下的 MTF，你就无从得知收缩光圈后它究竟能进化到何种境界，也无法预判近摄时的画质是否会缩水。

因此，MTF 最有价值的用法绝不是用来给镜头拉表格排名，而是用来“提出尖锐的问题”。面对一张 MTF 图，你应该像个审讯官一样发问：这是在什么光圈、什么具体焦距、什么对焦距离下测出来的数据？是纸面设计值还是落地实测值？画面边缘的急剧下降，到底是因为场曲、像散、彗差，还是仅仅因为暗角导致的通光量不足？而这支镜头的目标受众，真的需要刀锋般锐利的平场边缘吗，还是他们其实更在乎焦外的氛围、携带的体积以及视频跟焦的平顺度？

6. 历史与现代经典样例：洞察结构是如何孕育成产品的

以下罗列的样例并非为了争夺“谁是天下第一”，而是为了生动地展示：面对不同的物理约束与设计目标，工程师是如何通过取舍，最终塑造出一支具体镜头的。

样本读图：官方结构图中隐藏着怎样的秘密

以下挑选的几款样本，绝不是为了横向拉踩评比，而是为了将前文讲解过的结构原理、特殊材料、光圈抉择、后焦距、运动镜组以及软件校正等抽象概念，鲜活地还原到真实的产品中。在阅读结构图时，请强行按捺住“数镜片”的冲动，先看透三件事：前组镜片正在扛起什么重任？天价的特殊玻璃被安插在了哪个咽喉要道？哪些镜组肩负着变焦、对焦或防抖的运动使命？

样本图 1：Nikon AF-S NIKKOR 14-24mm f/2.8G ED 的结构图。Nikon 官方资料标注为 14 片 11 组，含 2 片 ED、3 片非球面，并使用 Nano Crystal Coat。图源：Nikon 官方产品页。

这支镜头是解释“单反超广角为何如此复杂且暴躁”的完美教材。14mm 端的视角广阔得令人窒息，但 F 卡口单反必须在镜尾为反光板留足后焦空间，因此镜头前端只能被迫采用极其狂暴的反望远思路。在这张结构图中，最刺眼的根本不是镜片数量，而是前方那组夸张的巨大镜片以及穿插其中的多个非球面：庞大的前组负责硬生生接住大视场的倾斜光线，非球面则在拼命死磕桶形畸变、像散和边角彗差，而 ED 玻璃则被用来镇压超广角边缘极易爆发的横向色差。它赢得很漂亮，但付出的代价也足够直白：庞大的体积、沉重的死重、灯泡般外凸的前组，以及几乎无法使用常规滤镜的尴尬。

样本图 2：Canon RF 28-70mm f/2L USM 的结构图。Canon Camera Museum 资料标注为 19 片 13 组，含研磨非球面、玻璃模造非球面、1 片 Super UD 和 2 片 UD，并利用 RF 卡口的大口径和短后焦距。图源：Canon Camera Museum。

RF 28-70mm f/2 是“用无反自由度暴力兑换极限规格”的终极样本。在 70mm 端实现 f/2 的光圈，意味着其入瞳直径达到了惊人的 35mm，这已经逼近了一支纯正 50mm f/1.4 定焦镜头的口径压力；更恐怖的是，它必须在 28 到 70mm 的所有连续焦段内维持这种变态的规格。Canon 在官方说明中直言不讳：RF 卡口庞大的口径和极短的后焦距，允许极其粗壮的大直径镜片无限逼近传感器，这为边缘像质的飞跃提供了物理前提。图中那密密麻麻的特殊镜片绝不是为了炫技，而是在极为艰难地同时应对恒定 f/2、广阔视场、中长焦端的色散、边缘像差以及错综复杂的变焦多工况。这一切的代价，化作了 95mm 令人倒吸一口凉气的滤镜口径、约 1.43kg 的骇人重量，以及高昂的售价。

样本图 3：Canon EF 400mm f/2.8L IS II USM 的结构图，图中标出萤石镜片和 IS 防抖单元。图源：Canon Camera Museum。

一支 400mm f/2.8 镜头的入瞳直径高达约 143mm，这意味着前组镜片的口径和材料成本将直接击穿天花板。Canon 在这类顶级的职业远摄大炮中，毫不吝啬地将最珍贵的萤石镜片安插在前部最核心的光路中，以此来死死扼住长焦镜头最致命的咽喉——轴向色差和二级光谱；而 IS 防抖组则完全不承担“成像主力”的重任，而是作为一个极其灵活、可被高速马达快速偏转的独立运动单元，去抵消机身的轻微抖动。从这张图中，你可以清晰地读出现代长焦镜头的职能分工：前端巨大且昂贵的镜片只管贪婪地吞噬光线并净化色差，内部轻巧的运动组负责如闪电般对焦或防抖，而强悍的机械外壳则全面服务于拍摄的快速、绝对可靠以及极限条件下的可手持性。

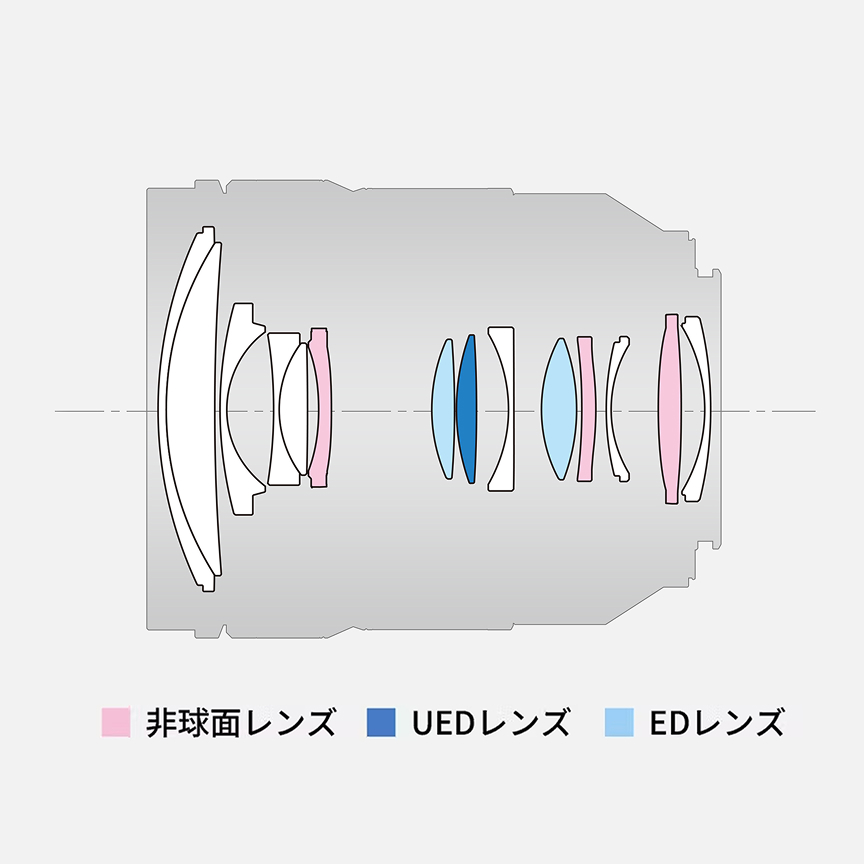

样本图 4：LUMIX S 24-60mm f/2.8 的结构图。Panasonic 官方资料标注为 12 组 14 片，含 3 片非球面、1 片 UED、2 片 ED；最近对焦距离为 0.19m（广角端至 30mm）/ 0.33m（长端）。图源：Panasonic Japan S-E2460。

这支镜头最精彩的看点，绝对不是“它比传统的 24-70 阉割了 10mm 的长焦端”，而是它竟然极其巧妙地将恒定 f/2.8 光圈、24mm 广阔视角、强悍的近摄能力，全部生生地塞进了一个仅有 544g 左右的微缩躯壳内。在结构图里，前组依然在苦苦支撑广角端的大视场和畸变压力，中后部布置的 ED/UED 玻璃在默默化解色散，而非球面镜片则在疯狂精简体积的同时，拼命压制球差、畸变和边缘像差。它完美诠释了一种极其务实且聪明的现代商业策略：主动砍掉一截非刚需的长焦覆盖，去换取一支更轻盈、更短小、更顺手且对稳定器视频拍摄极度友好的完美标变。

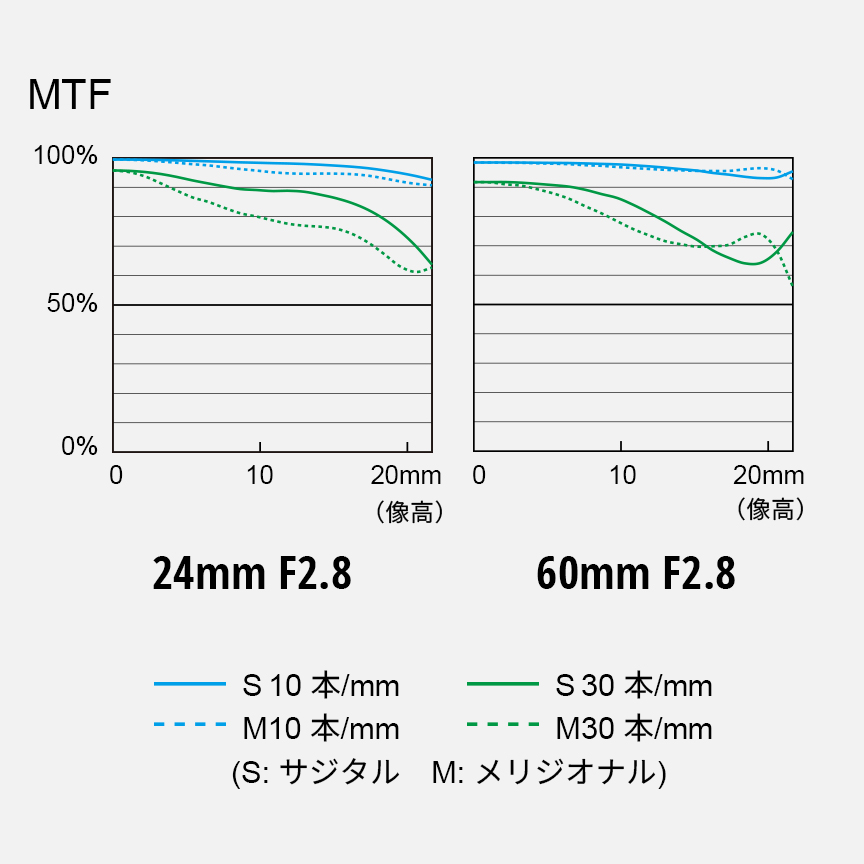

样本图 5：LUMIX S 24-60mm f/2.8 的官方 MTF 图。Panasonic 在页面注释中说明，对可进行畸变校正的镜头，MTF 横轴按校正后的中心距离显示。图源：Panasonic Japan S-E2460。

这张 MTF 图是一个极好的警醒标志：现代无反变焦镜头的公开 MTF 曲线，通常早已深深嵌套在“镜头光学 + 机身/软件强力校正”的系统级语境之中。尤其是在广角端，机内畸变校正会强行扭曲边缘的像素映射关系，因此，你绝对不能拿它去和隔壁厂家纯“裸光学”跑出的曲线进行粗暴的横向拉踩。真正专业的读图方式是回归用途本身：它是否在 24mm 和 60mm 两端都兜底了足够出色的宏观对比度和微观细节？弧矢（S）和子午（M）曲线是否在画面边缘发生了惨烈的分叉？这支镜头所要满足的，究竟是干重活的 24-70 职业干饭人规格，还是那些极度渴望轻量化恒定 f/2.8 且对视频运镜有极高要求的创作者？

样本图 6：LUMIX S 70-300mm f/4.5-5.6 MACRO O.I.S. 的结构图。Panasonic 官方规格为 11 组 17 片，含 2 片 ED、1 片 UED、1 片 UHR；最近对焦距离 0.54m（广角端）/ 0.74m（长端），最大放大倍率 0.5x。图源：Panasonic Japan S-R70300。

70-300mm 这种焦段的镜头，生来就是为了解答“如何做到足够长、足够轻、能拍特写还能端得稳”这道终极综合题。它没有职业大炮 300/2.8 或 400/2.8 那种吓人的巨大入瞳，而是妥协使用了可变且较小的光圈，以此换来了极其亲民的体积和售价。图中的 ED/UED 玻璃稳稳压住了长焦端最容易翻车的色差，而 UHR（高折射率玻璃）则在大幅缩短镜头结构的同时顺手控制了像差。0.5x 的最大放大倍率赋予了它半微距的强悍战力，但这反过来又极大地逼迫工程师：近摄时的像差绝对不能崩盘，因此对焦组的精密运动和像差补偿策略就成了整支镜头的成败关键。它绝非挑战物理极限的神镜，却是一本教科书级别的“工程妥协与平衡”指南。

样本图 7：NIKKOR Z 58mm f/0.95 S Noct 的光学结构图。Nikon 官方资料标注为 17 片 10 组，含 4 片 ED、3 片非球面，并使用 Nano Crystal Coat 与 ARNEO Coat。图源：Nikon Imaging。

如果你想知道什么是光学设计上的“极致暴力美学”，请凝视 Nikon Z 58mm f/0.95 S Noct。Nikon 官方赋予了它极其狂妄的定位：f/0.95 的破冰级光圈、纯手动对焦、不惜一切代价追求极致的点像还原与夜景/星空统治力。这清楚地表明，它的目标函数与世间所有庸俗的 50mm 自动对焦镜头完全身处两个位面。f/0.95 的光圈意味着入瞳直径暴增至约 61mm，射入传感器的光线锥呈现出极其陡峭的角度，此时，彗差、球差、轴向色差、口径蚀以及对焦容错率，全都被放大到了地狱级难度。它之所以傲慢地舍弃自动对焦并容忍如同哑铃般的庞大体积，本质上就是在向光学之神献祭机动性，以换取那无可匹敌的光学极限。

案例 A：为什么 50mm 大光圈标准镜头总是从双高斯出发？

假设现在接到的任务是设计一支全画幅 50mm f/1.4。首先计算入瞳直径，约为：

这冷酷地意味着，极其庞大的边缘光线阵列必须涌入镜头，并在极短的距离内被死死收敛到像面上。双高斯结构那围绕光阑近乎对称的骨架，天然就拥有化解畸变、彗差和横向色差的神奇魔力；后置的负透镜组则能强力压制场曲和球差；有了这个坚实的基本盘，现代设计便可肆无忌惮地往里填补高折射率玻璃、ED 材料、高阶非球面以及浮动对焦组。

这个设计流程可以被生动地拆解为：

1. 先用双高斯打下地基，完成一阶布局：敲定焦距、光阑位置、主平面和像圈大小。
2. 利用三阶像差理论进行初步的“粗粮配平”：死磕畸变、彗差、场曲和球差。
3. 空降现代自由度：用非球面暴力压制残余的球差和彗差，用低色散材料扑灭轴向色差的紫边火苗。
4. 植入浮动对焦机制：彻底封死近距离拍摄时画质可能崩塌的后门。
5. 开启全维度综合大考：将 MTF 跑分、焦外光斑玄学、场曲平坦度、色差、畸变和量产公差放在同一个锅里反复炖煮平衡。

如果将设计目标悄悄降级为 50mm f/1.8，入瞳直径瞬间萎缩至 27.8 mm，通光面积的需求暴降了约 39%。这也就是为什么 50/1.8 这种“小痰盂”总是能做到极其小巧、轻便、价格白菜，却依然能输出相当能打的画质。

如果再往上仰望，看看 f/1.4 和 f/1.2 之间那令人绝望的鸿沟。50mm f/1.2 的入瞳直径飙升至约 41.7mm，比 f/1.4 的 35.7mm 整整大出了一圈。这一跃升固然能换来令人迷醉的深邃焦外和暗光下的极致从容，但轴向色差、球差、口径蚀以及对焦精度面临的压力，将呈现爆炸式增长。设计师绝不能仅仅是拿个锥子把光圈孔捅大，更要确保那些极度狂躁的边缘光线在冲进来之后，依然能乖乖听话。

因此，一支现代的 50mm f/1.2 绝对不再是教科书里那个纯洁的双高斯，它是“双高斯的灵魂 + 浑身挂满的现代神级补丁”：超大口径的前后组、极高精度的非球面、昂贵的高折射率玻璃、海量的低色散材料、复杂的浮动对焦、推力暴躁的高精度马达以及滴水不漏的软件校正矩阵。它之所以卖出天价且重如板砖，钱全都砸在了这些“补丁”上，而绝不是仅仅为了那“大半档光圈的无聊虚荣”。

案例 B：24-70mm f/2.8 为什么远比它看起来难得多？

24-70mm f/2.8 的恐怖之处在于：它根本就不是一支镜头，而是 24mm、35mm、50mm、70mm 等一整支定焦特种部队，被残忍地强行塞进了一个极其逼仄的镜筒里；并且每一个焦段，都必须经受住无穷远、微距近摄、画面中心到死角、以及不同波长光线的全方位拷问。

其典型的内部兵力部署如下：

• 前固定组：雷打不动地驻守前方，决定最宏观的视角并拦截入射光束。
• 变倍组：在镜筒内疯狂滑移，承担改变焦距的核心重任。
• 补偿组：如同变倍组的影子，在变焦过程中拼命前后拉扯，确保像面死死钉在传感器上不跑偏。
• 对焦/后校正组：负责快速对焦、保住近摄画质，并打磨最终抵达传感器的光线素质。

如果这支镜头采用了内变焦设计，工程师还要愁秃了头去控制恒定的镜筒长度和不偏移的重心；如果它还要兼顾严苛的视频拍摄，那么呼吸效应、变焦过程中的焦点漂移、以及光轴哪怕极其微弱的横向横跳，都将被视为不可饶恕的死罪。所谓的“标准变焦”，里面的水一点都不标准，它简直是现代光学、精密机械和电控系统一体化融合的地狱级期末统考。

如果我们将 24-70mm f/2.8 惨无人道地肢解成三个端点来看，它的难度会让你感到绝望。24mm 的广角端，你正面临着反望远结构的强压、张牙舞爪的桶形畸变、极其刁钻的边缘入射角以及深不见底的暗角；到了 50mm 的中段，你必须守住标准视角下那极其严苛的均衡画质，绝不能让它沦为整支镜头的性能洼地；而推进到 70mm 长焦端，你又要调转枪头，去和轴向色差死磕，还要兼顾焦外的过渡以及远摄解析力的尊严。每一个端点，都像是一头性格迥异的怪兽，最终却必须被驯服在同一个镜筒、共用同一套机械骨骼内。

恒定 f/2.8 更是雪上加霜，它意味着哪怕在 70mm 长焦端，入瞳直径也必须维持在约 25mm，这反过来又逼迫广角端必须采用更为庞大和复杂的前组去收光。如果厂商丧心病狂地将规格提升至 28-70mm f/2，70mm 端的入瞳将达到恐怖的 35mm，这几乎已经是一支 50mm f/1.4 的入瞳规模，但它却还要同时应付变焦系统那错综复杂的多工况灾难。这就是为什么 Canon RF 28-70mm f/2L 这种镜头会大得像个水桶、重得像块铁饼：它根本就不是一支用来日常挂机的普通标变，它是在利用无反系统的终极自由度，向“多支大光圈定焦强行合体”的科幻目标发起的一次亡命冲锋。

最后，变焦镜头还有一个最容易被小白忽视、却被职业老炮奉为圭臬的死穴：一致性。职业摄影师绝对无法容忍 24mm 是一种色彩玄学，切到 70mm 就变成了另一种发色；视频导演绝对无法忍受推拉变焦时焦点突然迷失；新闻记者绝对无法忍受它对焦拉风箱；而旅行博主绝对无法忍受它重得让人想扔进垃圾桶。标准变焦之所以被封神为大厂的底裤，是因为它在设计上几乎没有任何单一的突围方向可走，所有几十项相互冲突的指标，必须全部踩在优秀的及格线之上。

案例 C：智能手机镜头为何注定只能走向“计算化”？

手机摄像头模组的物理厚度已经被压榨到了极致，同时传感器的单像素尺寸已经微缩到了令人发指的地步。假设光圈为 f/1.8、光线波长为 0.55 µm，根据物理定律，此时的 Airy 斑直径约为 2.4 µm；如果该手机的传感器像素仅有 1 µm 左右，那么衍射极限和采样率之间已经爆发了极其惨烈的贴身肉搏。再加上超广的视场、极短的焦距、满载的塑料非球面、加工公差、随温度导致的焦点热漂移，以及必须死死咬合传感器的 CRA 匹配，试图在纯光学层面上做到“完美无瑕”，完全是痴人说梦。

因此，智能手机毫不犹豫地全面转向了“系统级计算策略”：

• 在光学前端：大方地允许一定程度的畸变、暗角，甚至是随画面位置严重形变的场依赖 PSF 的存在，只要信息没丢就行。
• 在半导体传感器端：动用微透镜的非对称偏移，以及定制的滤色阵列，去强行适配那些角度极其倾斜的边缘光线。
• 在 ISP 算力中枢端：祭出雷霆万钧的几何网格强行校正、暗角暴力数字提亮、AI 深度去噪、多频段锐化以及多帧堆栈融合。
• 在科研前沿地带：甚至已经开始打破常规，将底层镜头的曲率处方和后端的神经网络图像重建算法，放在同一个框架里进行联合训练优化。

这不是光学技术的退步与堕落，而是光学器件从一个“孤立的物理元件”，正式升维进化为一个“计算成像系统”。

手机摄影还提供了一个极具教育意义的现象：许多严重的画质问题，在你按下快门之前的取景预览阶段，就已经被无声无息地抹平了。你在屏幕上看到的，根本不是那个塑料镜头的真实“裸奔”画面，而是经过了畸变重塑、暗角抹除、降噪漂白、疯狂锐化和色彩玄学处理后的“熟肉”。这种做法的巨大收益是，用户总是能毫不费力地获得一张明亮、清晰、发圈极佳的照片；而代价则是，一旦底层算法猜错了，那些树叶细节可能会被涂抹成恶心的油画，画面边缘可能会被拉伸出诡异的形状，而夜景的纹理则会散发出一种强烈的“塑料 AI 味”。

如果拔高视野，从镜头设计的宏观演进来看，手机摄影的真相绝不是“因为镜头太烂，所以只能靠算法去跪求补救”，而是“从项目立项的第一天起，就已经精算好了把海量的画质预算外包给算法去完成”。光学端只需尽职尽责地提供“足够稳定、足够能被数学模型反演”的残缺信息，剩下的烂摊子，算法自会完美兜底。这种极具颠覆性的思想，目前正在疯狂倒灌并深刻影响着传统相机镜头的设计理念：机内 DLO（数码镜头优化）、强制绑定的镜头像差 Profile、RAW 文件的深度软件校正，甚至是端到端的软硬件联合设计，都将无可逆转地让未来的相机镜头，越来越像一个庞大的系统工程，而非几片单纯的玻璃。

7. 将厂商的营销术语，无情地翻译回工程现实

当你真正准备掏出真金白银选购一支镜头时，最明智的做法是“基于场景倒推”，而不是对着参数表意淫：

• 拍人像：死盯焦距、工作距离是否舒适、焦外是否化得开、肤色的明暗过渡是否油润、轴向色差（紫边）是否刺眼，以及眼控 AF 是否死死咬住不放。
• 拍建筑：严查畸变是否是奇怪的胡子形、边缘 MTF 是否坚挺、场曲和像散是否被压平，以及开启畸变校正后，宝贵的广角视角会被裁切掉多少。
• 拍星空：全开光圈下，边角的彗差和像散是否把星星拉成了飞鸟、边缘点像是否扎实、暗角和口径蚀是否导致边角一片死黑。
• 拍视频：拿放大镜看呼吸效应、监听对焦马达是否发出杂音、光圈环是否无级顺滑步进、变焦时焦点是否会偷偷溜走，以及上稳定器时的重心偏移。
• 拍微距/产品：只看最大放大倍率、最近工作距离是否会挡光、像场平坦性如何、色差是否干净，以及镜头对机内焦点堆栈功能的响应是否友好。
• 拍旅行：重量是不是会压断脖子、焦段覆盖是否万金油、防抖能续命几档、最近对焦距离能不能客串拍个美食、抗眩光能不能直怼太阳，以及是否防尘防滴溅。

8. 自学进阶路线：从“看热闹”进化到“看门道”

如果将本文转化为一门硬核的进阶课程，你可以按照以下八个模块进行系统修炼。

9. 结语：镜头从来不是一块完美的玻璃，而是一门关于“聪明妥协”的艺术

摄影镜头的百年进化史，本质上就是一部光学工程师不择手段向物理定律“讨要更多自由度”的抗争史。

在远古时代，单透镜只能可怜地依靠改变形状和收缩光阑，来勉强控制像差不至于彻底失控；Petzval 将高速人像从经验玄学变成了可以精确计算的工程；Cooke Triplet 仅仅用三片透镜，就奇迹般地搭建起了完整的像差校正底层框架；Tessar 将这一框架的效率推向了实用主义的巅峰；Double Gauss 凭借优雅的对称性，死死统治了大光圈标准镜头的王座；Sonnar 则用破釜沉舟般减少空气界面的方式，在那个镀膜极其原始的年代，死守住了高对比度的底线；Telephoto 和 Retrofocus 通过近乎作弊般的主平面空间折叠，强行适配了长焦与单反广角的物理绝境；而时至今日，变焦、浮动镜组、非球面、ED、萤石、纳米镀膜、光学防抖和电控音圈马达，已经将现代镜头武装成了一个极其精密的光机电综合系统；智能手机与 DeepLens 一类的前沿研究，更是毫不犹豫地将镜头一把推入了计算成像的汪洋大海。

所以，想要真正懂镜头，绝不是像个书呆子一样背出哪个厂商在镜头里塞了几片 ED，也绝不是看一眼 MTF 曲线高低就草率地给画质判死刑。真正的“懂”，是当你面对铺天盖地的营销口号时，能够冷酷地将其翻译回残酷的物理约束条件：这支镜头究竟依附于怎样的骨架？它倾尽全力压住了哪些像差？它到底动用了哪些昂贵的自由度才换来了如今的表现？它又极其狡猾地将哪些妥协的代价，深深隐藏在了重量、价格、生硬的焦外、强势的软件校正、崩塌的近摄表现，亦或是抽奖般的量产公差之中？

镜头设计，从来都不存在一个孤立且唯一的“完美标准答案”。它更像是一位哲人在向世界发问：为了最终得到那一张令人心动的图像，究竟有哪些不完美是值得被宽容和保留的，有哪些不完美是必须被不惜代价消灭的，又有哪些不完美，是可以极其聪明地甩锅给系统下一环去解决的？

主要参考资料

• Petzval lens - Wikipedia
• Filmmakers Academy: What Does a Petzval Lens Do?
• Seidel sum - Britannica
• Abbe sine condition - Wikipedia
• US568052A - Lens patent
• ZEISS: The Planar lens icon
• ZEISS: Lens names Tessar technical article
• Angenieux: Inventions signed Pierre Angenieux
• Canon: RF Lens World - Advantages
• Canon: RF Lens World - Technology
• Canon: Reading and understanding lens MTF charts
• Canon Camera Museum: RF28-70mm F2 L USM
• Canon Camera Museum: EF400mm f/2.8L IS II USM
• Canon Camera Museum: EF 75-300mm IS
• Nikon: AF-S NIKKOR 14-24mm f/2.8G ED
• Nikon: NIKKOR Z 58mm f/0.95 S Noct
• Nikon: Lens glossary
• Nikon: OPTIA wavefront aberration measurement
• Nikon: Extra-low Dispersion Glass
• Panasonic Japan: LUMIX S 24-60mm F2.8 S-E2460
• Panasonic Japan: LUMIX S 24-60mm F2.8 S-E2460 specifications
• Panasonic Japan: LUMIX S 70-300mm F4.5-5.6 MACRO O.I.S. S-R70300
• Panasonic Japan: LUMIX S 70-300mm F4.5-5.6 MACRO O.I.S. S-R70300 specifications
• Sony: Alpha lens technology
• Edmund Optics: Lens iris aperture setting
• Edmund Optics: All about aspheric lenses
• Edmund Optics: Introduction to Modulation Transfer Function
• Schneider Kreuznach: Telecentric lenses
• STMicroelectronics: Lens CRA matching recommendations
• Stanford ISETCam: Optics depth and defocus
• DeepLens - Nature Communications
• DeepLens GitHub
• 中国科学院大学：现代光学设计课程大纲
